Зависимость выходной мощности стабилизатора от напряжения в сети

Увеличить

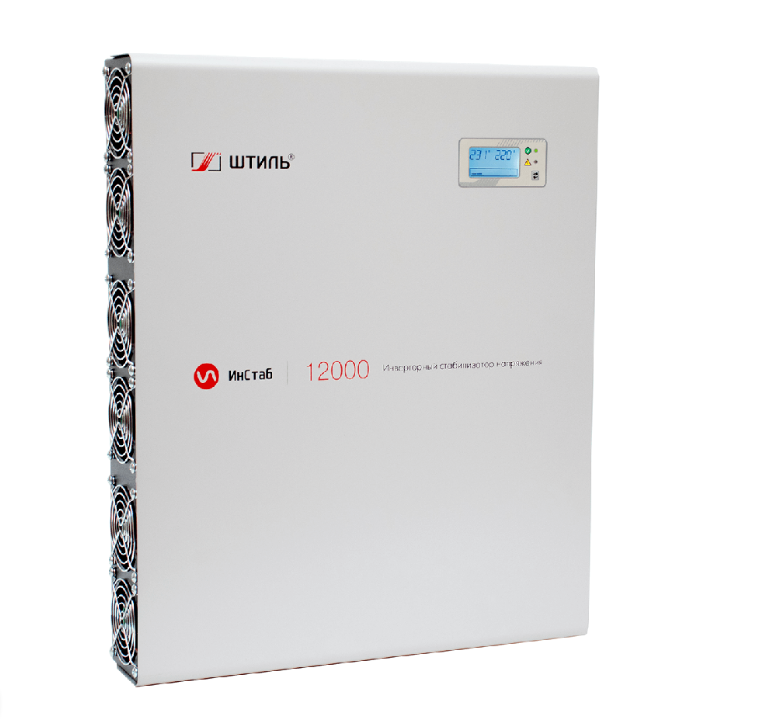

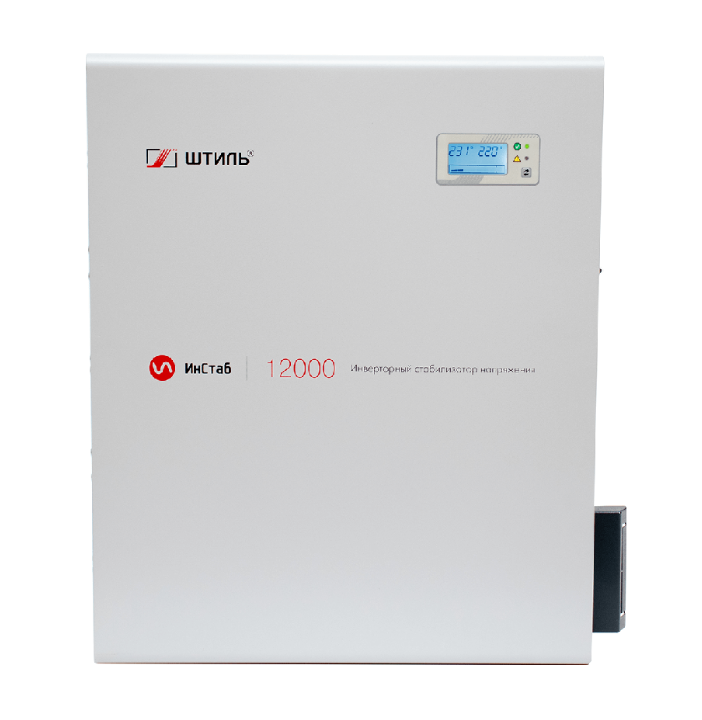

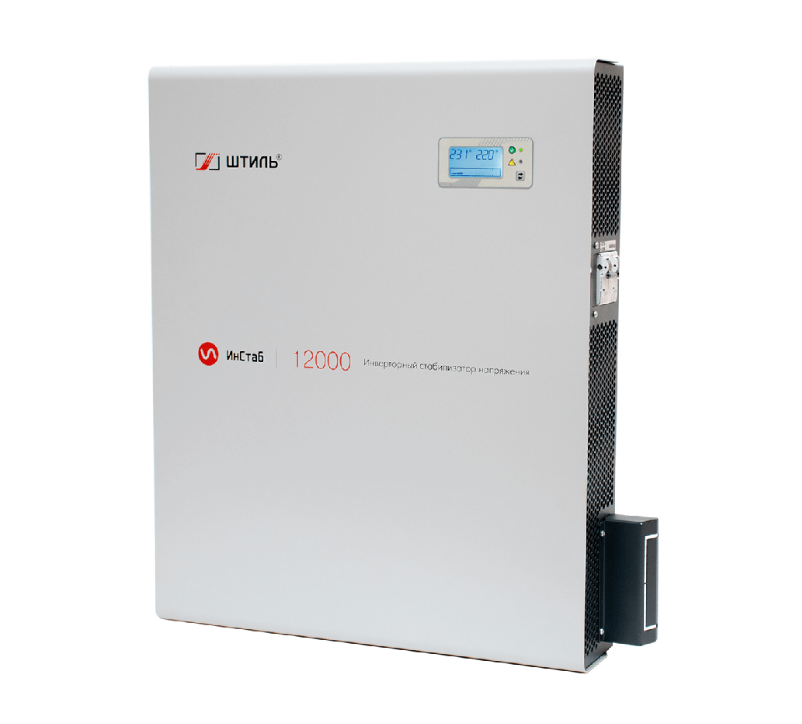

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS12000

артикул: IS12000
сравнить
весь электронный, точность 2%, срезает все помехи в сети. гарантия 2г. РФ
Ожидается 24.11.2024
Рейтинг А
Выбор мощности:
350 ВА 7890 руб 550 ВА 9640 руб 800 ВА 12620 руб 1000 ВА 14540 руб 1500 ВА 17250 руб 2000 ВА 21070 руб 2500 ВА 24780 руб 3000 ВА 28640 руб 3500 ВА 31670 руб 5000 ВА 48130 руб 7000 ВА 55940 руб 8000 ВА 68300 руб 10000 ВА 76420 руб 15000 ВА 111680 руб 20000 ВА 136350 руб
Технические характеристики
Полная мощность, ВА 12000
Активная мощность, Вт 11000
Точность стабилизации, % 2
Габариты, мм 535х480х103
Вес, кг 15
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Однофазный стабилизатор напряжения IS12000 инверторного типа мощностью 12000 ВА / 11000 Вт (11 кВт) - это электронный стабилизатор с двойным преобразованием. Подходит как для обычных бытовых прибор, так и для медицинского оборудования. Основные преимущества стабилизаторов Штиль ИнСтаб:

  • расширенный диапазон напряжения 90-310 В;
  • идеальная синусоида на выходе;
  • высокая точность стабилизации ± 2%;
  • двойное преобразование электроэнергии;
  • мгновенное реагирование на перепады 0мс;
  • автоматический Байпас;
  • бесперебойное питание нагрузки в случае кратковременных отключений электроэнергии до 200 мс;
  • легкость и компактность.

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS12000 обеспечивает защиту от нестабильного напряжения:

  • электроники газовых котлов;
  • насосной техники;
  • компьютерного оборудования и оргтехники;
  • телевизоров, аудио- и видеоаппаратуры;
  • осветительного оборудования;
  • другой бытовой и офисной нагрузки подобной мощности.

Диапазон выходного напряжения стабилизаторов IS12000 меняется в настройках  220 - 230 В с шагом 1 В.

Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
91 570 руб.
Заказать

Официальный товар от производителя
Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
ОплатаОплата
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Скачать
Технический паспорт Сертификат соответсвия
Похожие товары
Описание
Характеристики
Комплектация

Однофазный стабилизатор напряжения IS12000 инверторного типа мощностью 12000 ВА / 11000 Вт (11 кВт) - это электронный стабилизатор с двойным преобразованием. Подходит как для обычных бытовых прибор, так и для медицинского оборудования. Основные преимущества стабилизаторов Штиль ИнСтаб:

  • расширенный диапазон напряжения 90-310 В;
  • идеальная синусоида на выходе;
  • высокая точность стабилизации ± 2%;
  • двойное преобразование электроэнергии;
  • мгновенное реагирование на перепады 0мс;
  • автоматический Байпас;
  • бесперебойное питание нагрузки в случае кратковременных отключений электроэнергии до 200 мс;
  • легкость и компактность.

Однофазный инверторный стабилизатор напряжения Штиль ИнСтаб IS12000 обеспечивает защиту от нестабильного напряжения:

  • электроники газовых котлов;
  • насосной техники;
  • компьютерного оборудования и оргтехники;
  • телевизоров, аудио- и видеоаппаратуры;
  • осветительного оборудования;
  • другой бытовой и офисной нагрузки подобной мощности.

Диапазон выходного напряжения стабилизаторов IS12000 меняется в настройках  220 - 230 В с шагом 1 В.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). Гарантия на стабилизаторы Штиль ИнСтаб 2 года.

Модель IS12000 – это устройство нового поколения с бесступенчатой непрерывной стабилизацией напряжения и улучшенными техническими характеристиками по сравнению с другими видами стабилизаторов.Стабилизатор Штиль ИнСтаб можно эксплуатировать при температурах +5...+40°С.

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрямитель осуществляет преобразование входного переменного напряжения электросети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформирует постоянное напряжение в питающее нагрузку переменное.

структурная схема работы стабилизатора

  • входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех
  • преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэффициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной нагрузке;
  • автоматический байпас служит для питания нагрузки напрямую от сети, в обход преобразователя. Переход нагрузки на питание через байпас осуществляется автоматически при выходе из строя одного из внутренних элементов стабилизатора или при превышении нагрузкой номинальной выходной мощности стабилизатора.
  • При переходе стабилизатора на автоматический байпас стабилизация напряжения не осуществляется. Однако устройство продолжает защищать нагрузку от повышенного и пониженного напряжения электросети. Допустимый диапазон сетевого напряжения для байпаса составляет 187-245 В. При выходе значения сетевого напряжения из допустимого для байпаса диапазона стабилизатор отключится и обесточит нагрузку.
  • ручной байпас служит для питания нагрузки напрямую от сети, в обход преобразователя и автоматического байпаса. Переход нагрузки на питание от сети через ручной байпас осуществляется вручную с помощью выключателя «Байпас», расположенного на боковой панели стабилизатора.
  • При переходе стабилизатора на ручной байпас стабилизация напряжения не осуществляется и отсутствует защита от повышенного и пониженного напряжения – электропитание нагрузки производится при любом качестве входной сети.

Диапазон частоты входного напряжения 43-57 Гц. Это значит, что стабилизатор будет работать в широком диапазоне частот, но вопреки расхожему мнению стабилизаторы инверторного типа не производят стабилизацию частоты, поэтому будут транслировать частоту входного напряжения на выход.

Установка и подключение

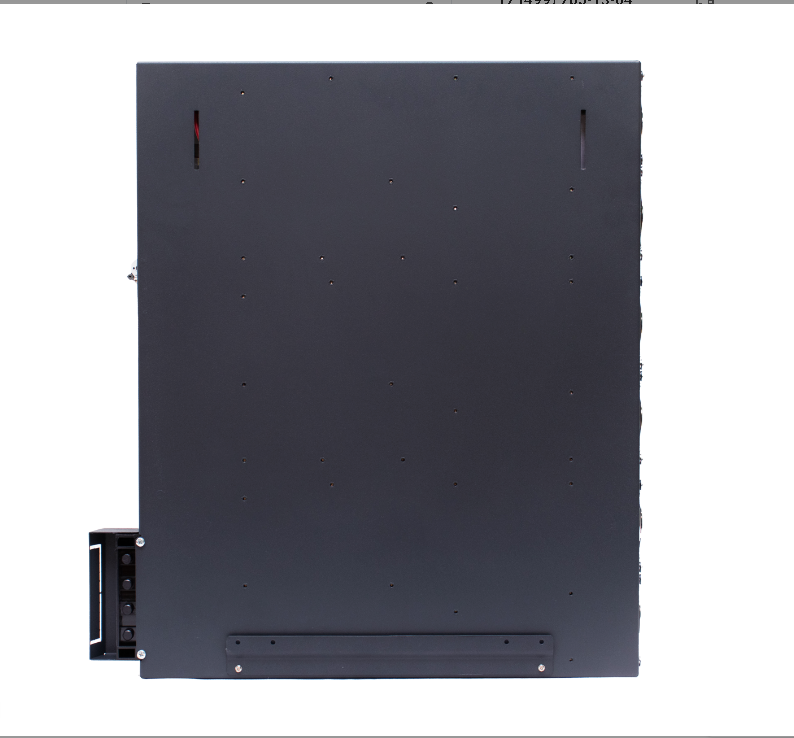

Стабилизатор IS12000 устанавливается на ровной вертикальной поверхности с использованием кронштейна и упора, выполняющего дополнительную фиксацию устройства. Все крепления входят в комплект поставки стабилизатора.

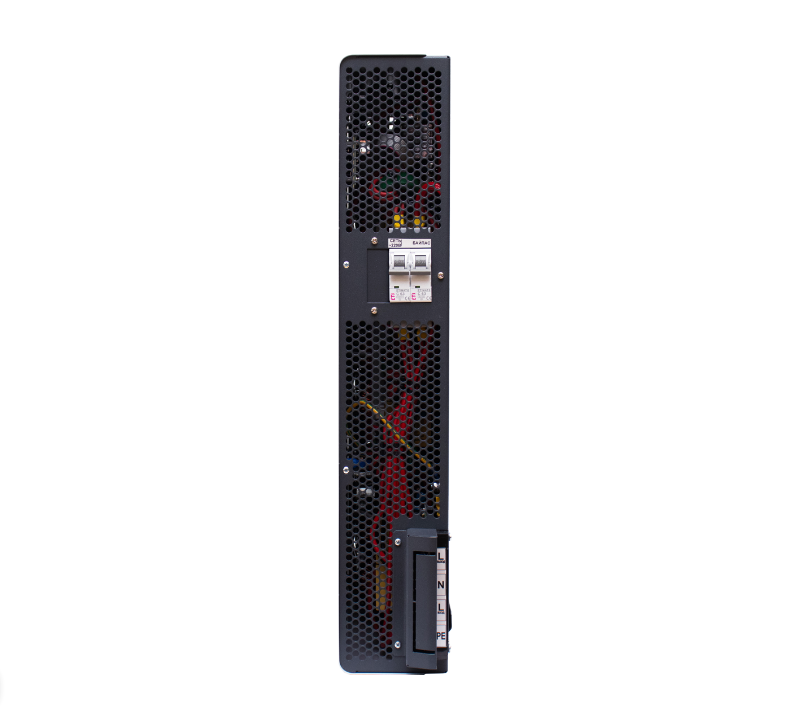

Для подключения в сеть и питания нагрузки используется клеммная колодка, расположенные на корпусе с правой стороны. Также стабилизатор можно подключить на всю фазу с вводным автоматом 50А.

Индикация

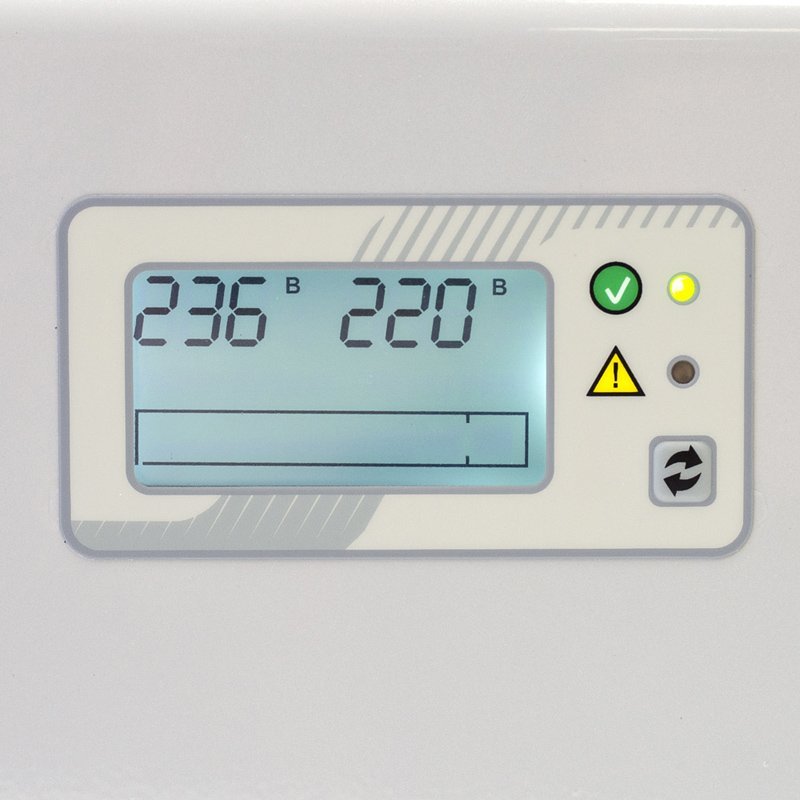

Сигнальные светодиоды и современный ЖК-дисплей, расположенные на передней панели устройства, позволяют контролировать работу стабилизатора и отслеживать состояние сети.

Два светодиодных индикатора сообщают о следующих режимах работы стабилизатора:

  • «Норма» – светится непрерывно в штатном режиме работы, мигает при переходе на байпас;
  • «Авария» – светится при возникновении аварий: перегрева, перегрузки, короткого замыкания, внутренних неполадок, низкого сопротивления нагрузки или отсутствия сетевого напряжения.

На ЖК-дисплее можно увидеть следующую информацию:

  • значение напряжения на входе и выходе;
  • уровень загрузки прибора и его внутреннюю температуру;
  • потребляемую нагрузкой мощность;
  • журнал ошибок.

На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Кроме того, на дисплее отображаются аварийные сообщения при перегрузке/перегреве стабилизатора.

Защита

IS12000 оборудован надежной системой защиты с автоматическим отключением и восстановлением работы после следующих аварий:

электронная защита c восстановлением от короткого замыкания

электронная защита c восстановлением при длительной перегрузке по выходу
электронная тепловая защита c восстановлением от внутреннего перегрева
электронная защита c восстановлением от аварии сети пониженное или повышенное входное напряжение – за пределами диапазона 90 В - 310 В)
электронная аварийная защита от неисправностей и сбоев в работе

защита от импульсных помех, грозозащита

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Защита от высокочастотных помех в диапазоне 100 кГц – 30 МГц обеспечена сетевыми фильтрами

 Дополнительной особенностью модели IS12000 является наличие электронного и ручного байпасов, обеспечивающих бесперебойное переключение питания нагрузки на сеть:

  • электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или его перегрузке;
  • ручной байпас расположен на боковой панели устройства и позволяет пользователю вручную переводить электропитание на сеть.

Охлаждение

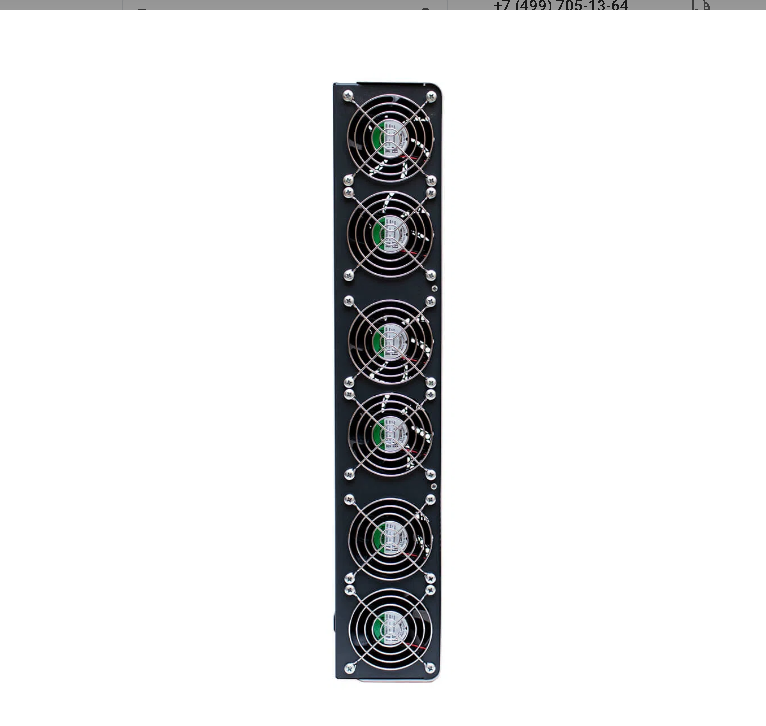

IS12000 оснащён комбинированной системой охлаждения (конвенционной/вентиляторной). Вентиляторы включаются в работу поэтапно и только при достижении внутренней температуры стабилизатора критической отметки.



Преимущества



Широкий рабочий диапазон входного напряжения Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Информативный ЖК-дисплей Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Большой срок службы За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
Полное цифровое управление На основе высокопроизводительного цифрового сигнального процессора
Питание нагрузки до 200 мс при пропадании сети Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Фильтрация помех Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц
Встроенный электронный байпас Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Совместимость с генераторами Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Малый вес и компактные размеры Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
Схема без трансформатора Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Артикул IS12000
Марка товара Штиль Инстаб
Тип входной сети однофазная
Вид стабилизатора инверторный
Полная мощность, ВА 12000
Активная мощность, Вт 11000
Рабочий диапазон входного напряжения, В 90...310
Предельный диапазон входного напряжения, В 90...310
Номинальное выходное напряжение, В 220
Регулировка напряжения на выходе, В 220 - 230, шаг 1В
Точность стабилизации, % 2
Температура эксплуатации, ˚С +5...+40
Частота сети, Гц 43 - 57
Способ установки навесной
Способ подключения клеммная колодка
Допустимая перегрузка, % <105% - непрерывная работа, 105-150% - не менее 5 с
Скорость срабатывания, мс 0 (мгновенное срабатывание)
Максимальный входной ток, А 72
Максимальный выходной ток, А 55
Потребляемая мощность в режиме холостого хода, Вт 75
Наличие байпаса автоматический + ручной
КПД, % 97
Индикация цифровой дисплей, световая индикация
Способ охлаждения воздушное или принудительное (кулер)
Количество ступеней стабилизации бесступенчатая стабилизация
Количество степеней защиты 8
Защита от перегрузки по току электронная защита c восстановлением
Степень защиты от пыли и влаги IP20
Габариты, мм 535х480х103
Вес, кг 15
Гарантия 2 года
Изготовлено в Россия
Стабилизатор напряжения IS10000 - 1 шт.
Комплект для крепления на ровную вертикальную поверхность - 1шт.
Дюбель 8х40 - 3 шт.
Шуруп «саморез» 4,8x38 - 3 шт.
Кронштейн для крепления (с отверстиями) -1 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка (картонный короб) - 1 шт.

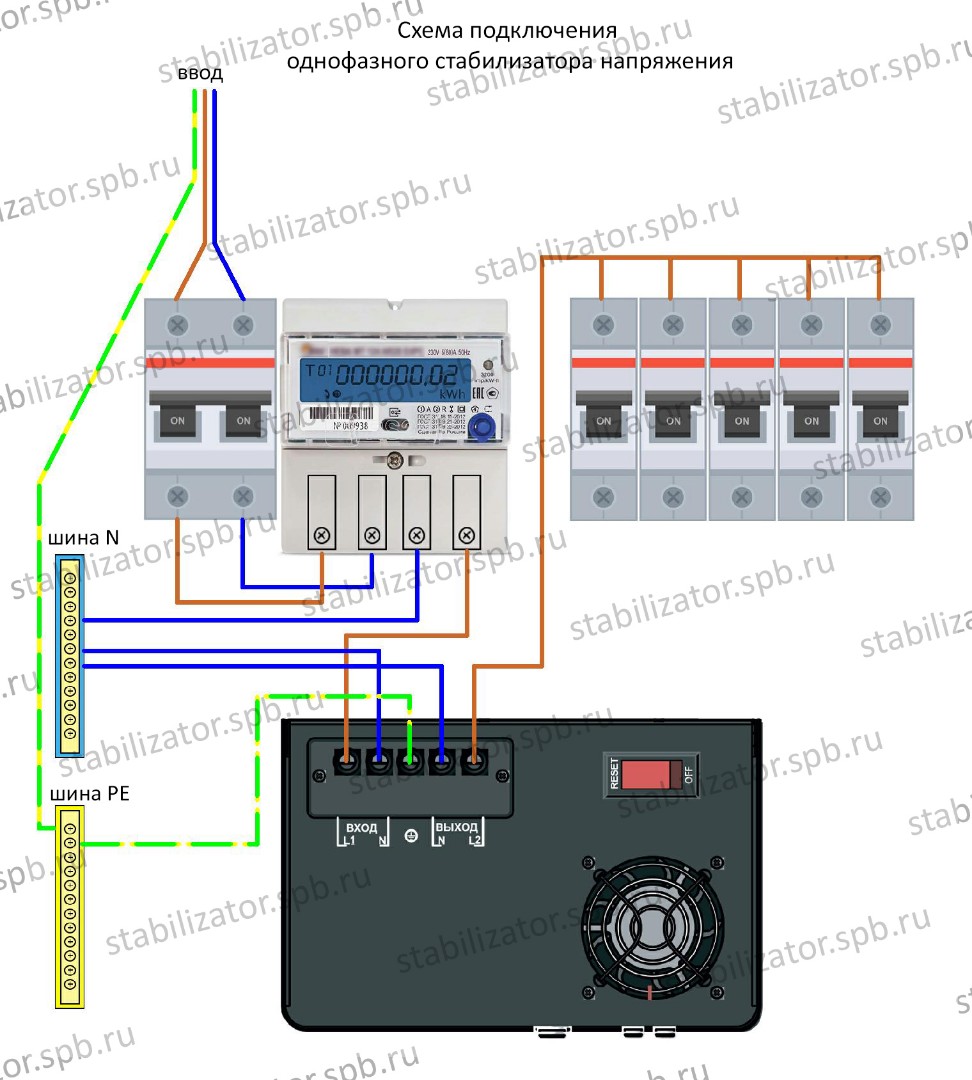

Схема подключения
