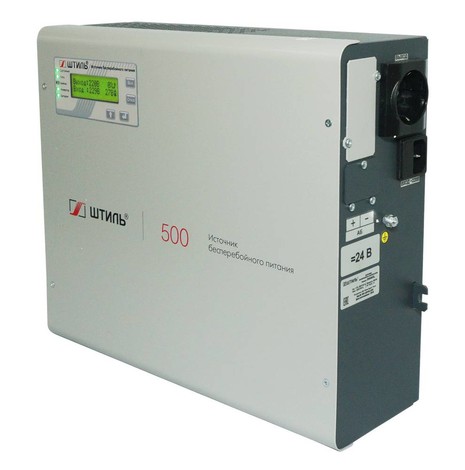

Онлайн ИБП SW500L - это ИБП онлайн топологии с технологией двойного преобразования напряжения, который рассчитан на нагрузку до 500 ВА / 400 Вт. Основные преимущества ИБП SW500L:
- широкий диапазон входного напряжения 90-310 В без перехода на АБ;
- безразрывное мгновенное переключение на питание от АБ;
- высокая точность стабилизации напряжения ±2%;
- идеальное синусоидальное выходное напряжение;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- поддержка режима работы ECO;
- широкие возможности локального / удаленного мониторинга и управления.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500SL отлично функционирует в связке с дизельгенераторными установками. ИБП можно эксплуатировать при температурах +5...+40°С.

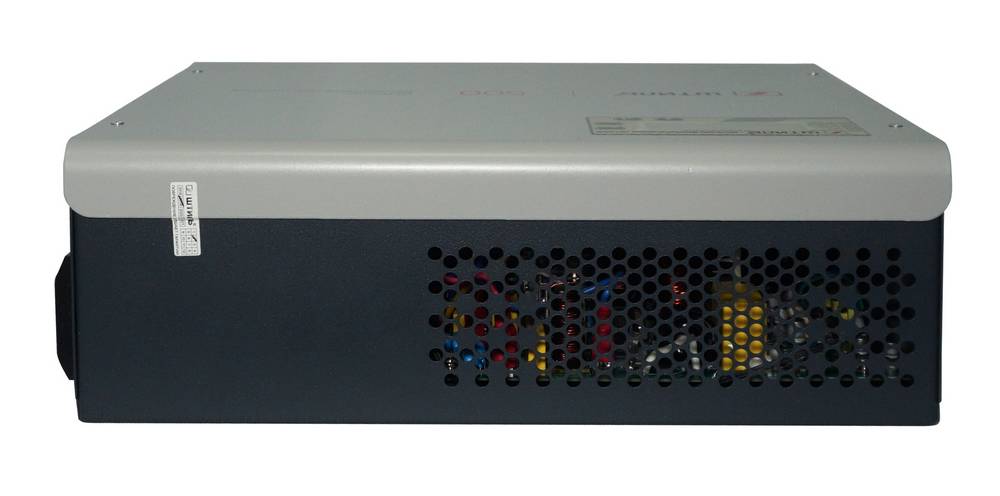

Устройство обладает конвекционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.
Гарантия на ИБП SW500L 2 года.

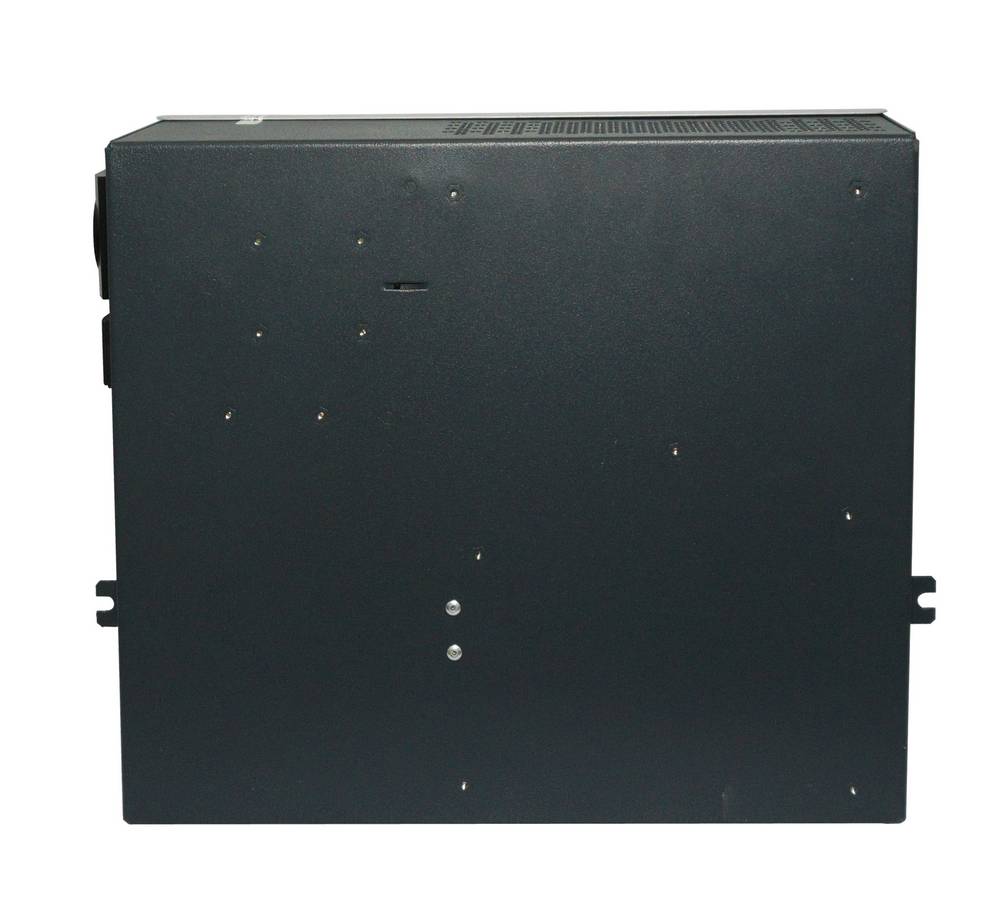

SW500L предназначен для установки на вертикальной ровной поверхности с использованием специального кронштейна на задней панели ИБП. Все крепежи входят в комплект поставки устройства.

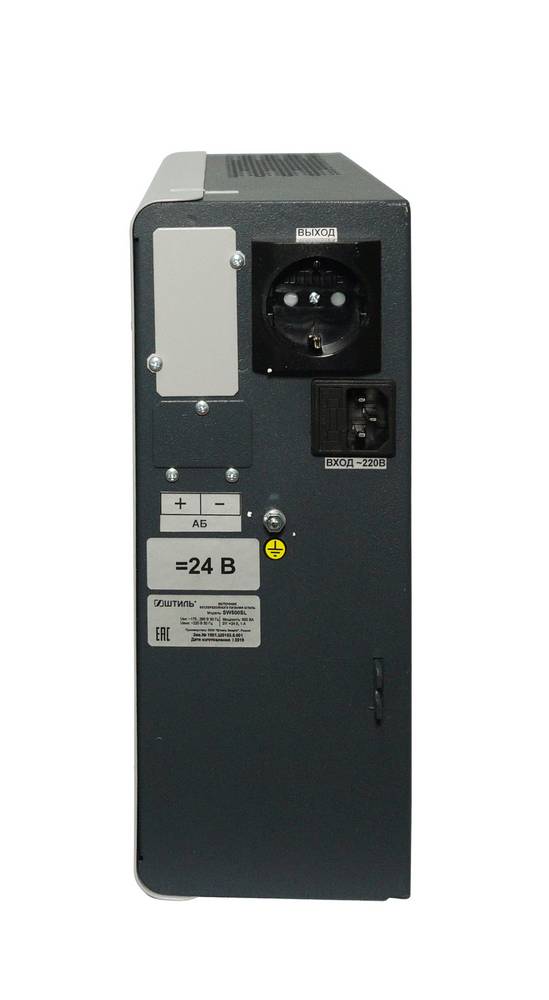

Нагрузка подключается к ИБП через евророзетку, размещенную на правой боковой панели. Подключение к сети осуществляется с помощью разъема С14.
Модель SW500L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АБ (до 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
В SW500L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

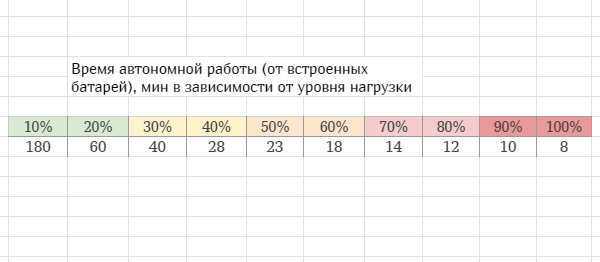

| Батарейные модули/стеллажи | Суммарная ёмкость АБ, Ач | Габариты
(ВхШхГ),мм | Время автономной работы (в зависимости от уровня нагрузки), мин | | |
|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|
|
|
18 |
297x357x116 |
360 |
180 |
90 |
65 |
50 |
40 |
33 |
28 |
25 |
22 |
|
|
|
|
27 |
297x357x116 |
550 |
260 |
190 |
120 |
85 |
70 |
53 |
45 |
40 |
35 |
|
|
|
|
33 |
602х436х224 |
730 |
340 |
220 |
130 |
110 |
80 |
70 |
58 |
45 |
38 |
|
|
|
|
55 |
602х436х224 |
1300 |
660 |
400 |
260 |
210 |
165 |
155 |
105 |
90 |
75 |

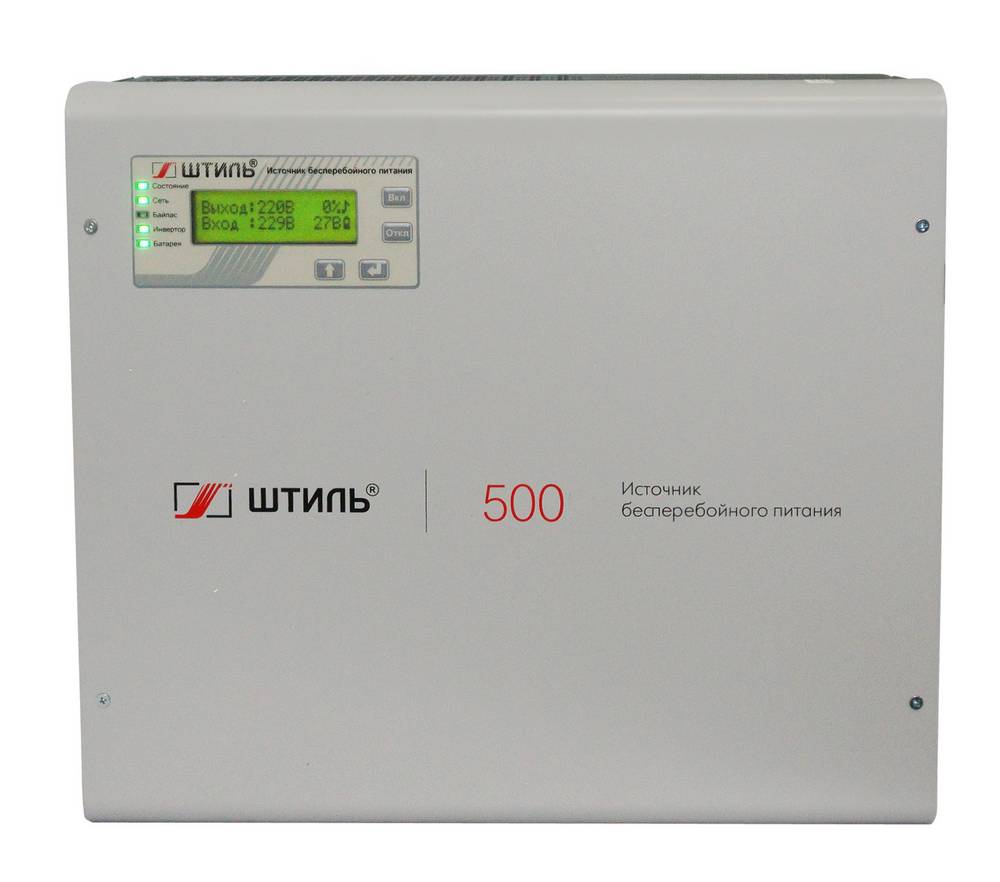

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Сеть» – состояние входной сети;
- «Байпас» – электронный байпас/ЭКО-режим;
- «Инвертор» – работа от инвертора;
- «Батарея» – состояние батарей.
Виды информации на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость АБ).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
В SW500L допускается установка платы расширения для организации локального/удаленного мониторинга работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web / SNMP / NTP / Modbus TCP).
Контроль работы ИБП с установленной платой возможен двумя вариантами: через веб-браузер или специальную программу Shtyl Device Manager (SDM).
Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.
SW500L оснащен электронной системой защиты от:
- перегрузок по выходу;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины срабатывания электронной защиты происходит автоматический перезапуск ИБП.
Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают:
- нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц;
- сеть от помех в диапазоне 150 кГц - 30 МГц.
Также в устройстве присутствует аварийная защита от любой неисправности. При ее срабатывании происходит отключение нагрузки или её перевод на питание от сети через встроенный байпас.
ИБП Штиль SW500L - 1 шт.
Кронштейн для крепления - 1 шт.
Винт М4х12 - 2 шт.
Шуруп «саморез» 4,2х41 - 6 шт.
Дюбель 6х40 - 6 шт.
Сетевой кабель с вилкой типа «Schuko - C13» (евровилка), длина 1,5 м - 1 шт.
Батарейный кабель TD50А-T-2-2х61, длина 2 м - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка (картонный короб) - 1 шт.
Гарантийный талон - 1 шт.
