Онлайн ИБП STR1103SL - это ИБП онлайн топологии с технологией двойного преобразования напряжения, который рассчитан на нагрузку до 3000 ВА / 2700 Вт. Основные преимущества ИБП STR1102SL:
- широкий диапазон входного напряжения 90-310 В без перехода на АБ;
- безразрывное мгновенное переключение на питание от АБ;
- высокая точность стабилизации напряжения ±2%;
- идеальное синусоидальное выходное напряжение;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- резервное питание встроенными АБ до 15 минут (при 100% нагрузке);
- встроенный автоматический байпас;
- поддержка режима работы ECO;
- широкие возможности локального / удаленного мониторинга и управления.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103SL отлично функционирует в связке с дизельгенераторными установками. ИБП можно эксплуатировать при температурах +5...+40°С.
Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.
Гарантия на ИБП STR1103SL 2 года.

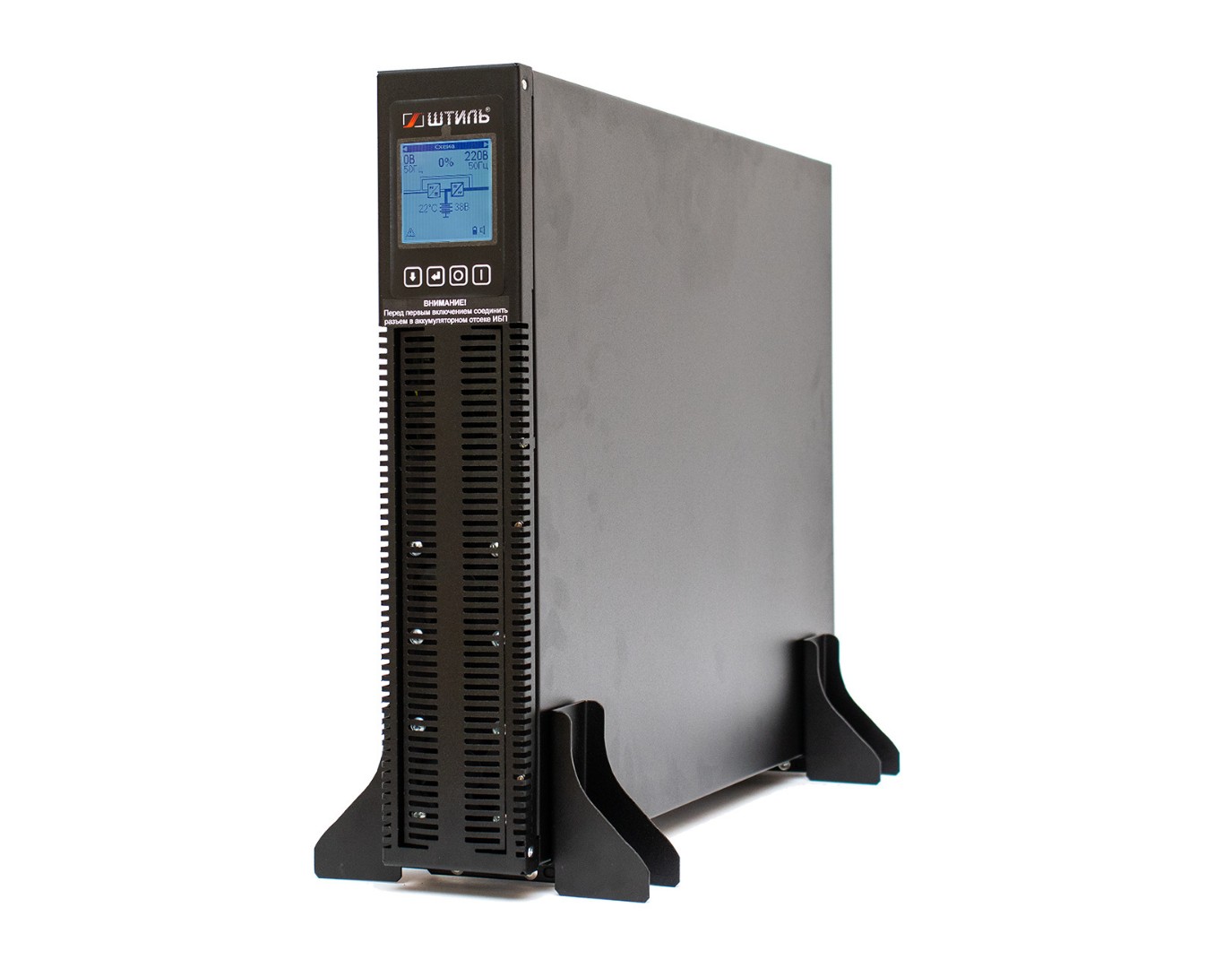

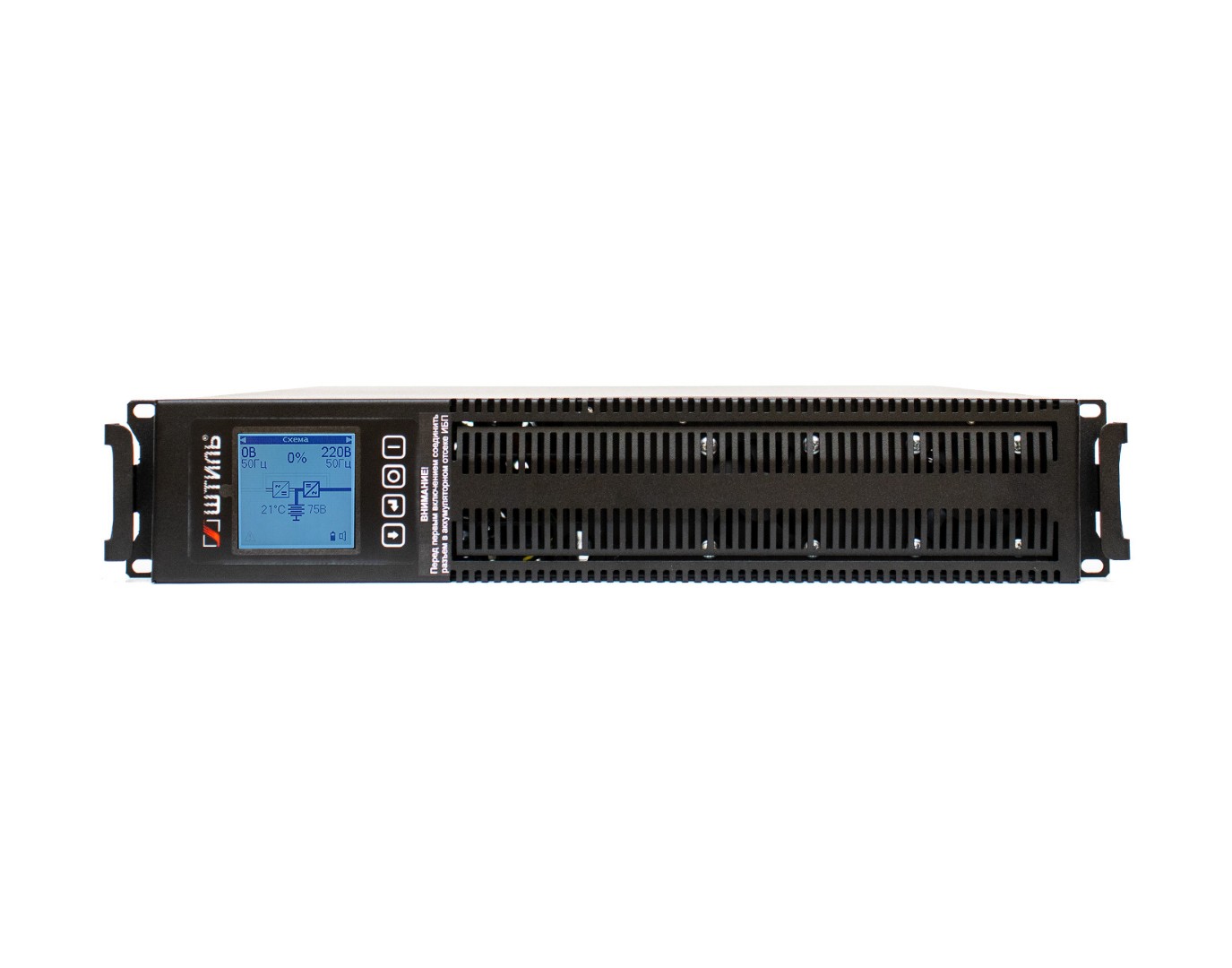

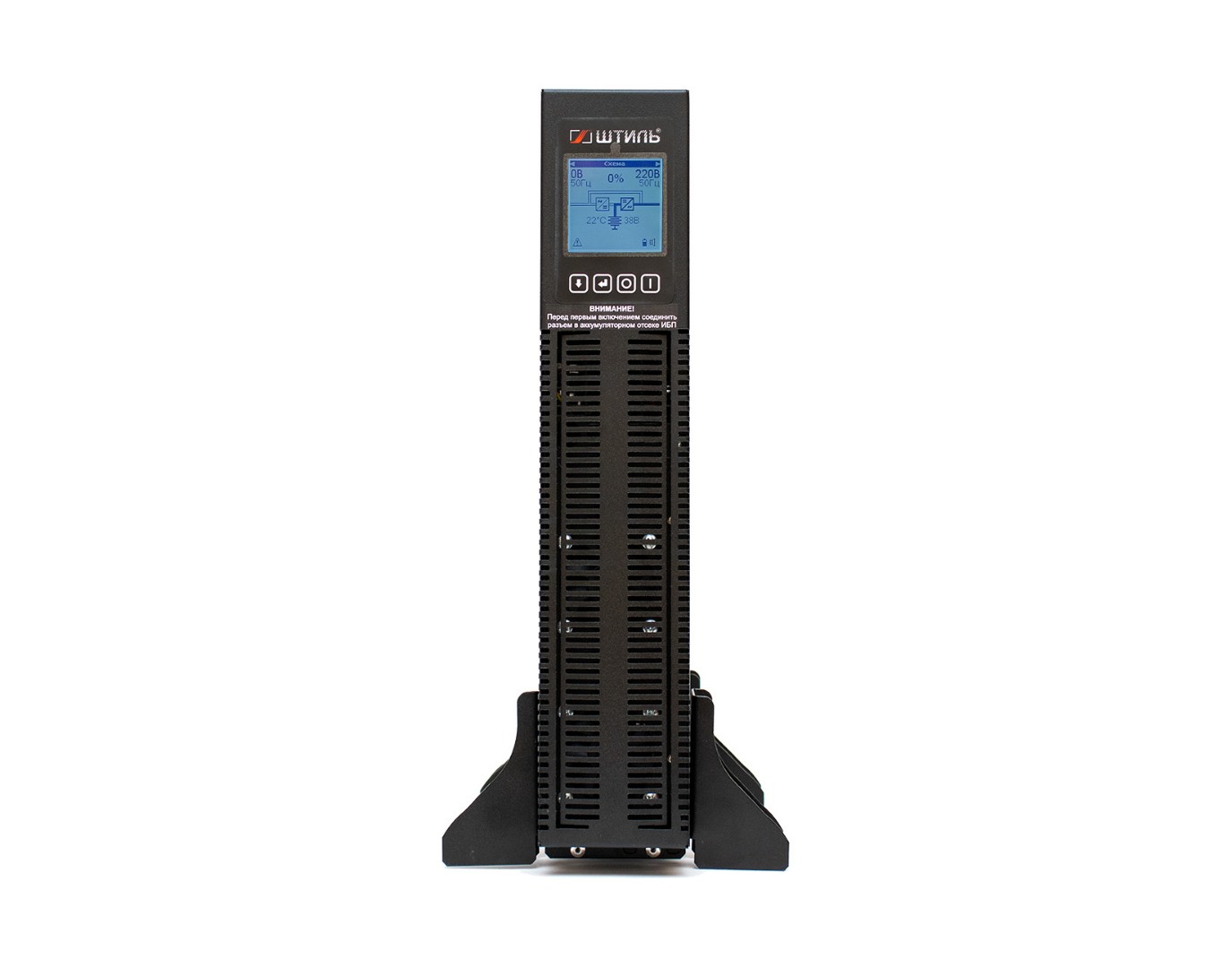

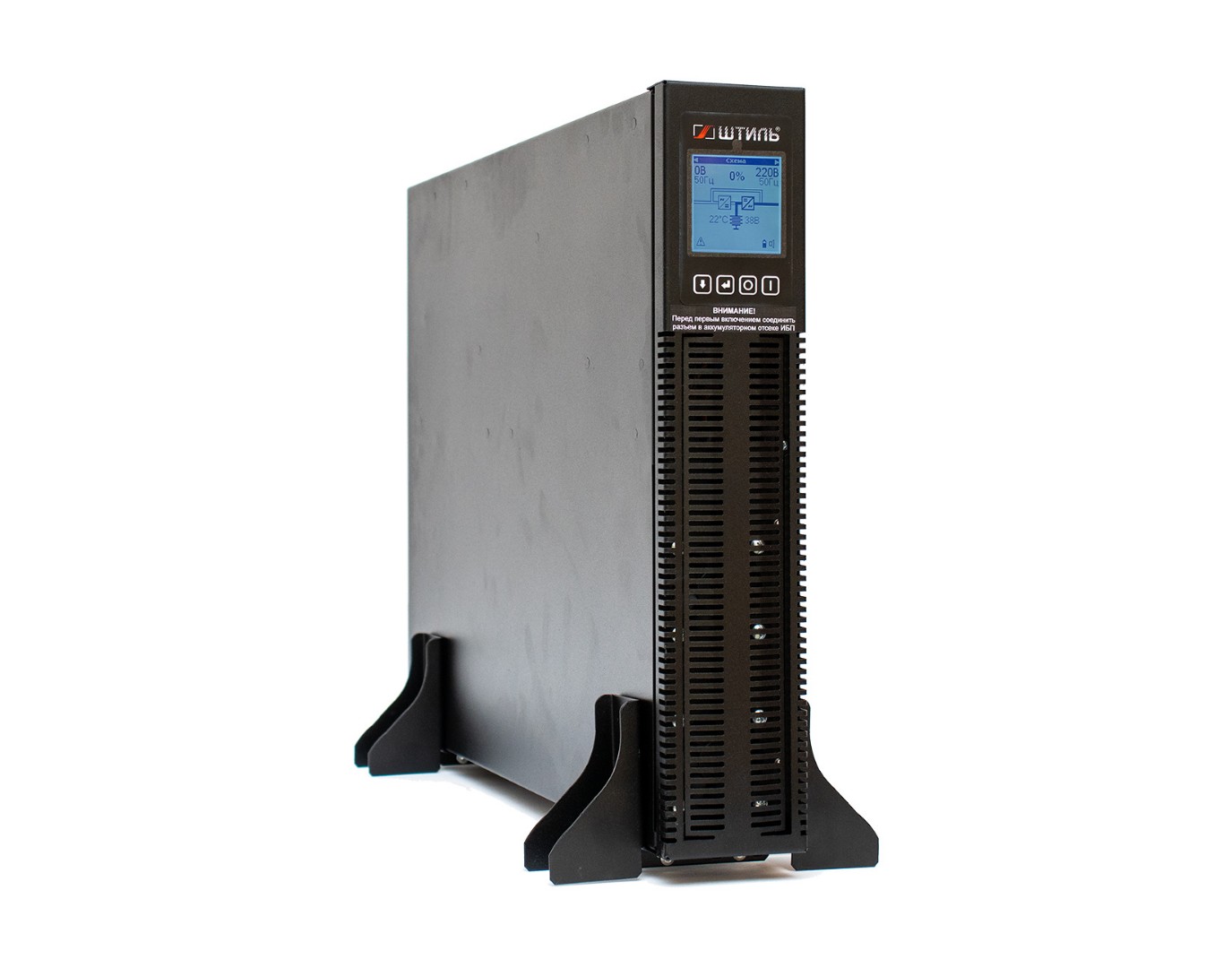

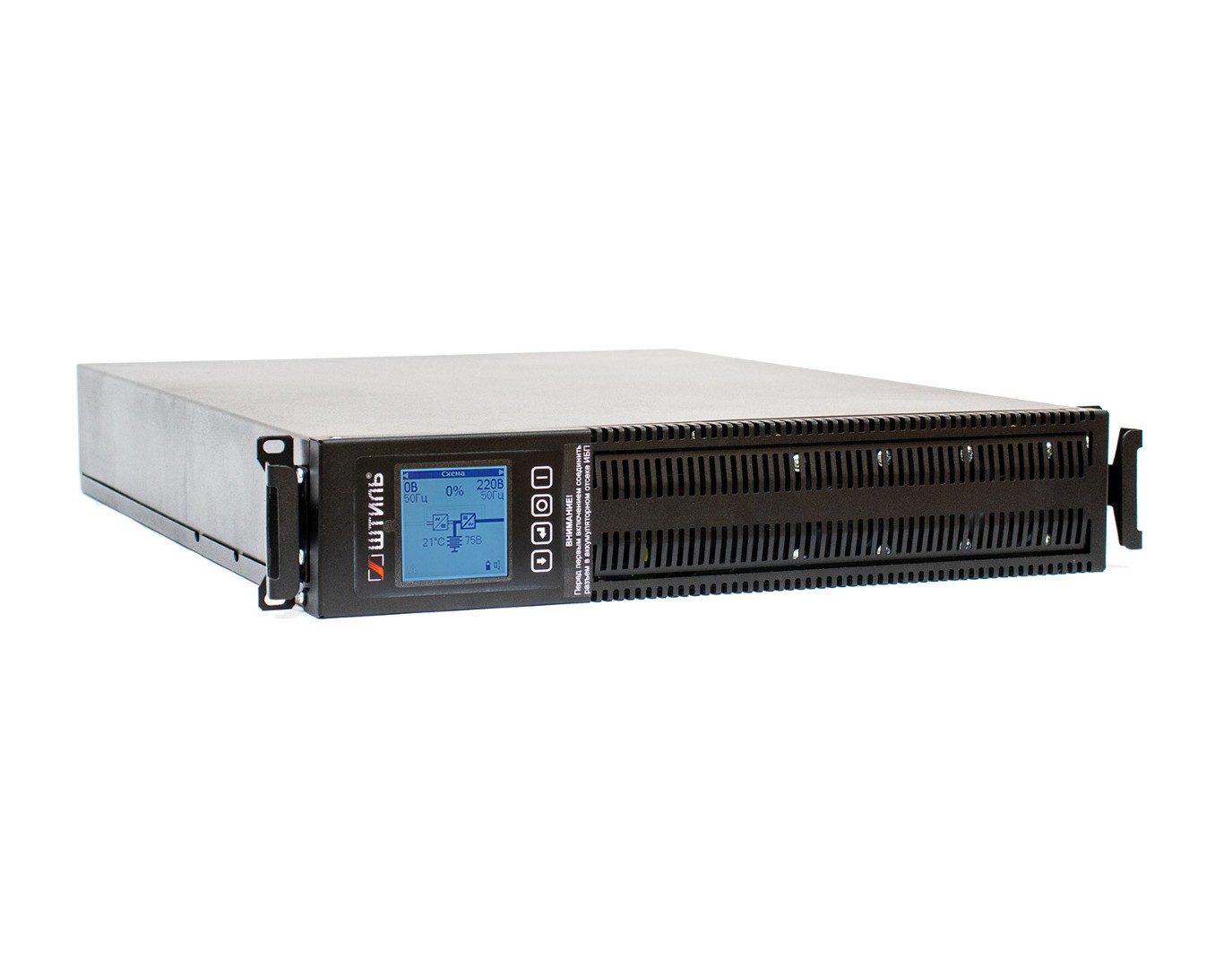

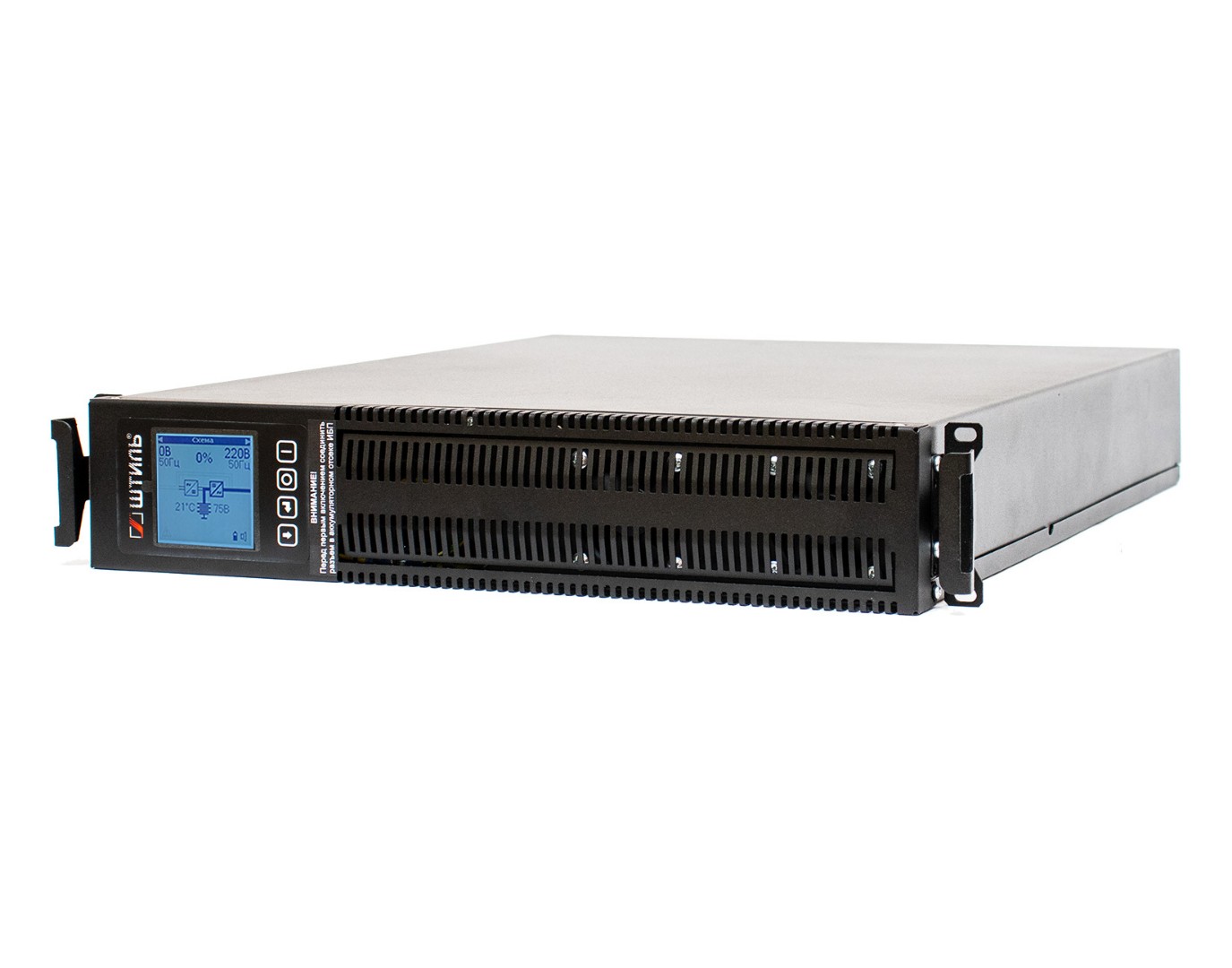

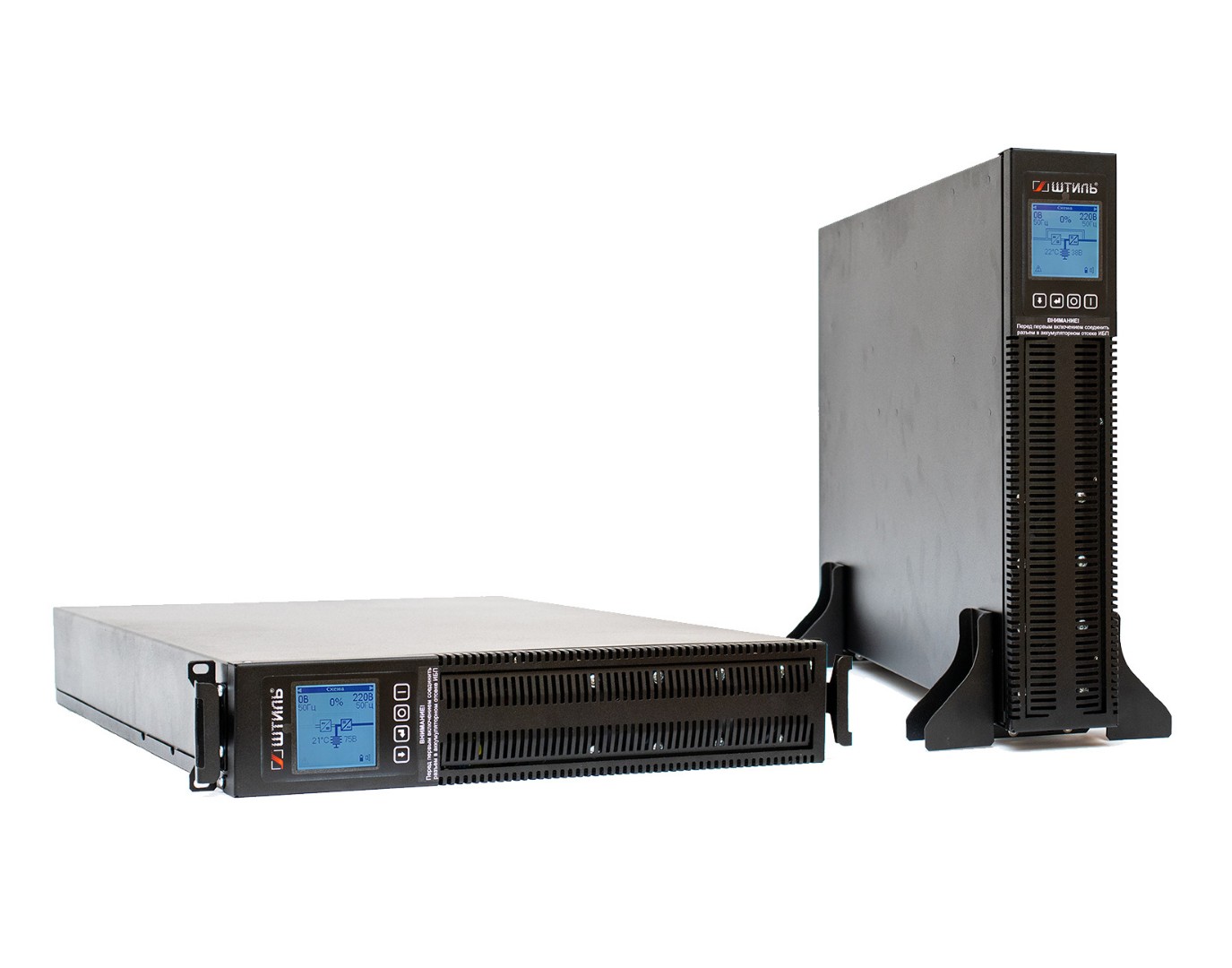

Форм-фактор ИБП – универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства.

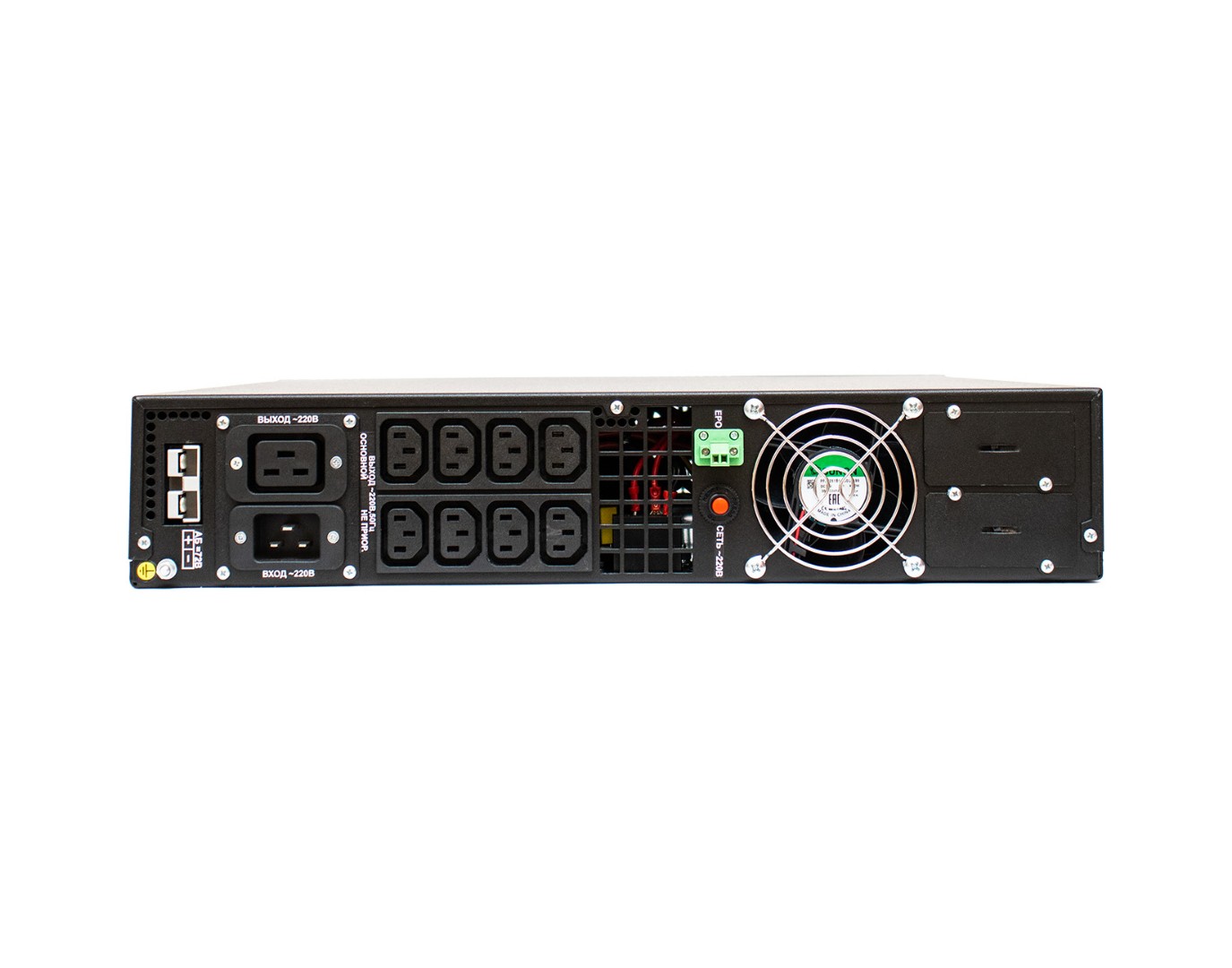

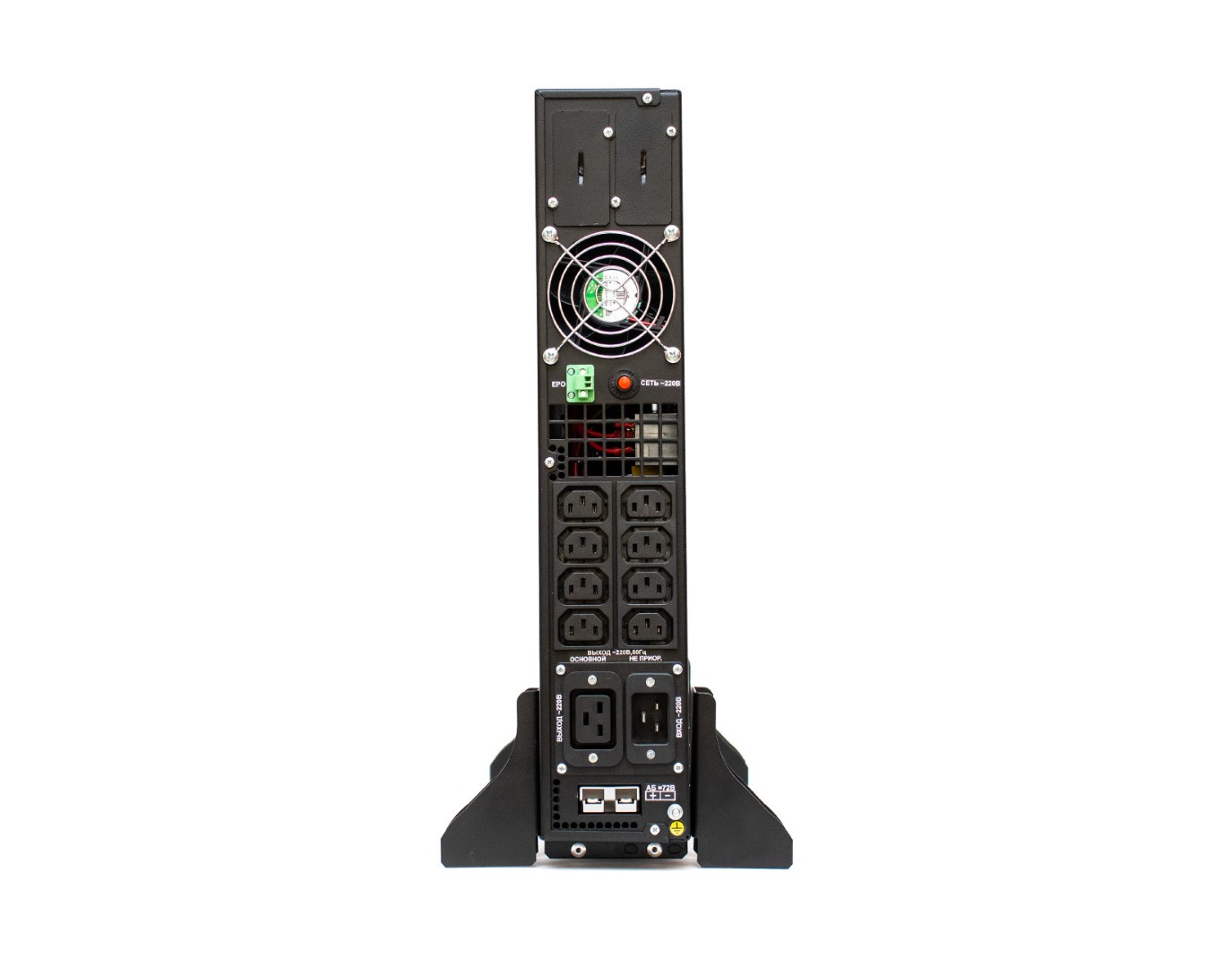

На задней панели ИБП расположены разъемы для подключения нагрузок: восемь «компьютерных» розеток С13 и одна розетка С19. Входная сеть подключается через розетку С20.
Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.
ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 2 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-72-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 15 мин (при 100% загрузке).
В случае выхода из строя встроенных АБ предусмотрена их «горячая» замена, которая не влияет на гарантию.
Внимание! Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.
В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Время автономной работы от встроенных батарей при других уровнях загрузки ИБП представлено ниже:
| Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|
| Время автономной работы (от встроенных батарей), мин |
50 |
25 |
15 |
12 |
9 |
7 |
5 |
4 |
3 |
2 |
Для обеспечения более длительного времени автономной работы необходимо использовать внешний батарейный модуль.
| Батарейные модули/стеллажи | Суммарная ёмкость АБ, Ач | Время автономной работы (в зависимости от уровня нагрузки), мин | | |
|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|
|
|
27 |
300 |
160 |
90 |
50 |
43 |
31 |
28 |
24 |
19 |
15 |

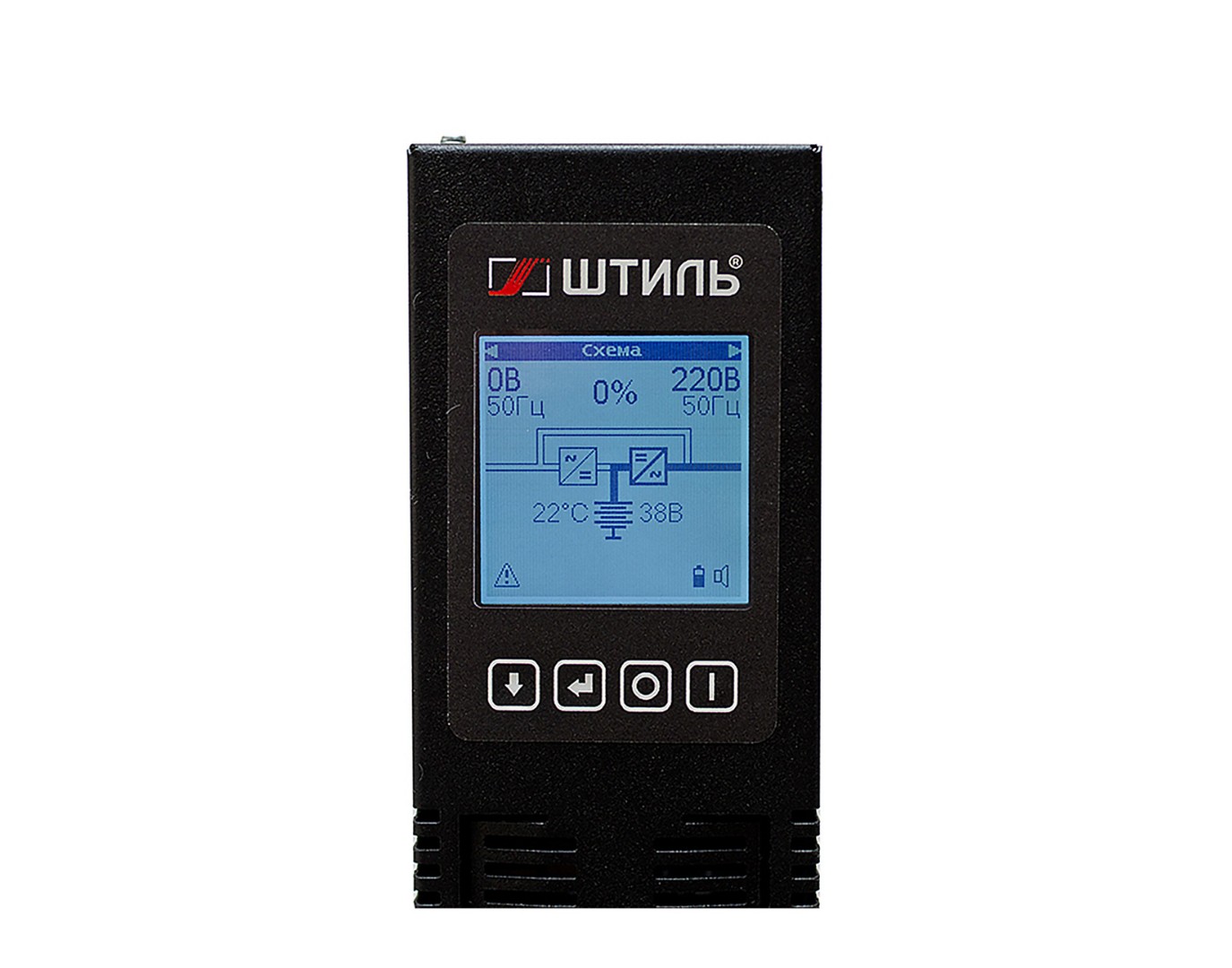

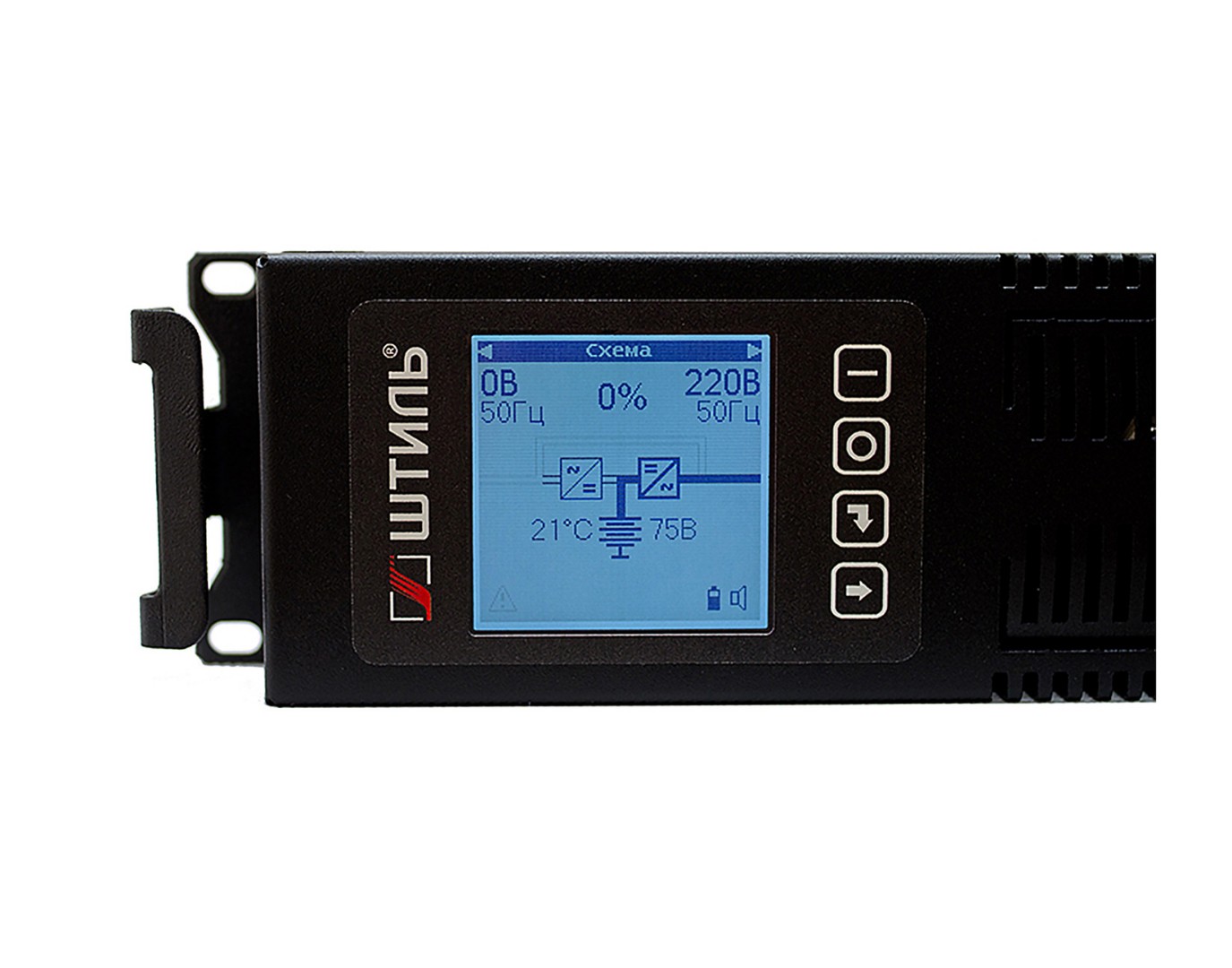

На передней панели устройства располагается современный ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения корпуса.
Информация на ЖК-дисплее:
- значение входного напряжения и входной частоты;
- значение выходного напряжения и выходной частоты;
- процент загрузки ИБП относительно номинальной выходной мощности;
- активная и полная мощность;
- мнемосхема, отображающая состояние ИБП;
- температура, напряжение и ток АБ;
- внутренняя температура устройства;
- уровень заряда АБ и прогнозируемое время автономной работы;
- оповещение об авариях с указанием их причины;
- режимы работы: онлайн, байпас или питание от АБ;
- состояние звуковой сигнализации.
Настройка основных параметров работы ИБП:
- режима работы (on-line или ЭКО);
- режима байпаса (авто, включен или выключен);
- способа запуска (авто или по кнопке);
- выходного напряжения (220, 230 или 240 В);
- номинальной выходной частоты (50/60 Гц);
- уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
- уровня «глубокого» разряда батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
STR1103SL имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU);
- USB и mini-USB;
- Ethernet (протоколы Web / SNMP / NTP / Modbus TCP);
- «сухие» контакты.
Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).
Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
У ИБП STR1103SL применена электронная защита от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины включения электронной защиты устройство перезапускается.
Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от неполадок в работе (при возникновении неполадок нагрузка обесточивается или через байпас безразрывно переключается на сеть).
1. ИБП Штиль STR110XXX - 1 шт.
2. Комплект кабелей, в составе:
- сетевой шнур Schuko-C13-1,5-3х0,751 - 1,5 м
- сетевой шнур Schuko-C19-1,8-3х1,52 - 1,8 м
- кабель нагрузки С14-С13-1,5-3x0,75 - 1,5 м
3. Кронштейн для горизонтального крепления - 2 шт.
4. Упор для вертикальной установки - 2 шт.
5. Защитная заглушка для разъёма типа TD50A (разъем для подключения внешних АБ) - 1 шт.
6. Руководство по эксплуатации - 1 шт.
7. Упаковка (картонный короб или ящик деревянный) - 1 шт.
8. Гарантийный талон
