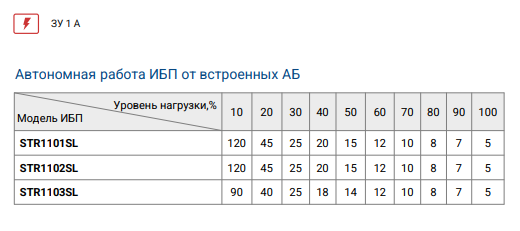

Автономная работа ИБП от встроенных АКБ

Увеличить

Источник бесперебойного питания Штиль STR1101SL

артикул: STR1101SL
сравнить
безразрывное переключение, точность 2%, возможность установки в стойку 19\'
Ожидается 24.11.2024
Рейтинг А+
Выбор мощности:
1000 ВА 44550 руб 2000 ВА 68470 руб 3000 ВА 73390 руб
Технические характеристики
Полная мощность, ВА 1000
Активная мощность, Вт 900
Синусоида чистая синусоида
Стабилизация напряжения есть
Габариты, мм 88х482х401 (в стойку); 466х207х401 (вертикально с учётом ножек)
Вес, кг 15
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Онлайн ИБП STR1101SL - это ИБП онлайн топологии с технологией двойного преобразования напряжения, который рассчитан на нагрузку до 1000 ВА / 900 Вт. Основные преимущества ИБП STR1101SL:

  • широкий диапазон входного напряжения 90-310 В без перехода на АБ;
  • безразрывное мгновенное переключение на питание от АБ;
  • высокая точность стабилизации напряжения ±2%;
  • идеальное синусоидальное выходное напряжение;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
  • встроенный автоматический байпас;
  • поддержка режима работы ECO;
  • широкие возможности локального / удаленного мониторинга и управления.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1101SL отлично функционирует в связке с дизельгенераторными установками. ИБП можно эксплуатировать при температурах +5...+40°С.

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Гарантия на ИБП STR1101SL 2 года.

Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
45 810 руб.
Заказать

Официальный товар от производителя
Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
ОплатаОплата
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Скачать
Технический паспорт Сертификат соответсвия
Похожие товары
Описание
Характеристики
Комплектация

Онлайн ИБП STR1101SL - это ИБП онлайн топологии с технологией двойного преобразования напряжения, который рассчитан на нагрузку до 1000 ВА / 900 Вт. Основные преимущества ИБП STR1101SL:

  • широкий диапазон входного напряжения 90-310 В без перехода на АБ;
  • безразрывное мгновенное переключение на питание от АБ;
  • высокая точность стабилизации напряжения ±2%;
  • идеальное синусоидальное выходное напряжение;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
  • встроенный автоматический байпас;
  • поддержка режима работы ECO;
  • широкие возможности локального / удаленного мониторинга и управления.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1101SL отлично функционирует в связке с дизельгенераторными установками. ИБП можно эксплуатировать при температурах +5...+40°С.

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Гарантия на ИБП STR1101SL 2 года.

Установка и подключение

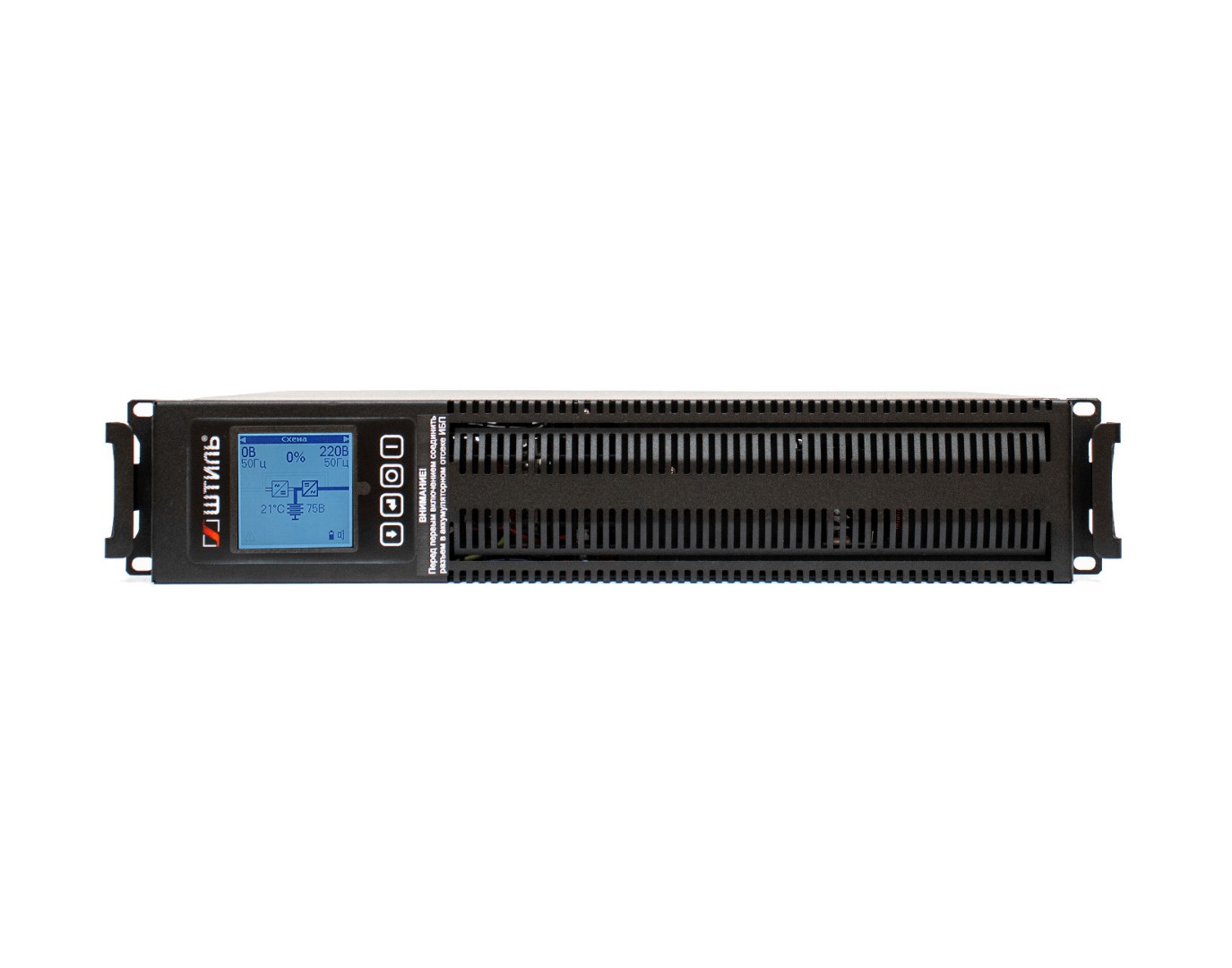

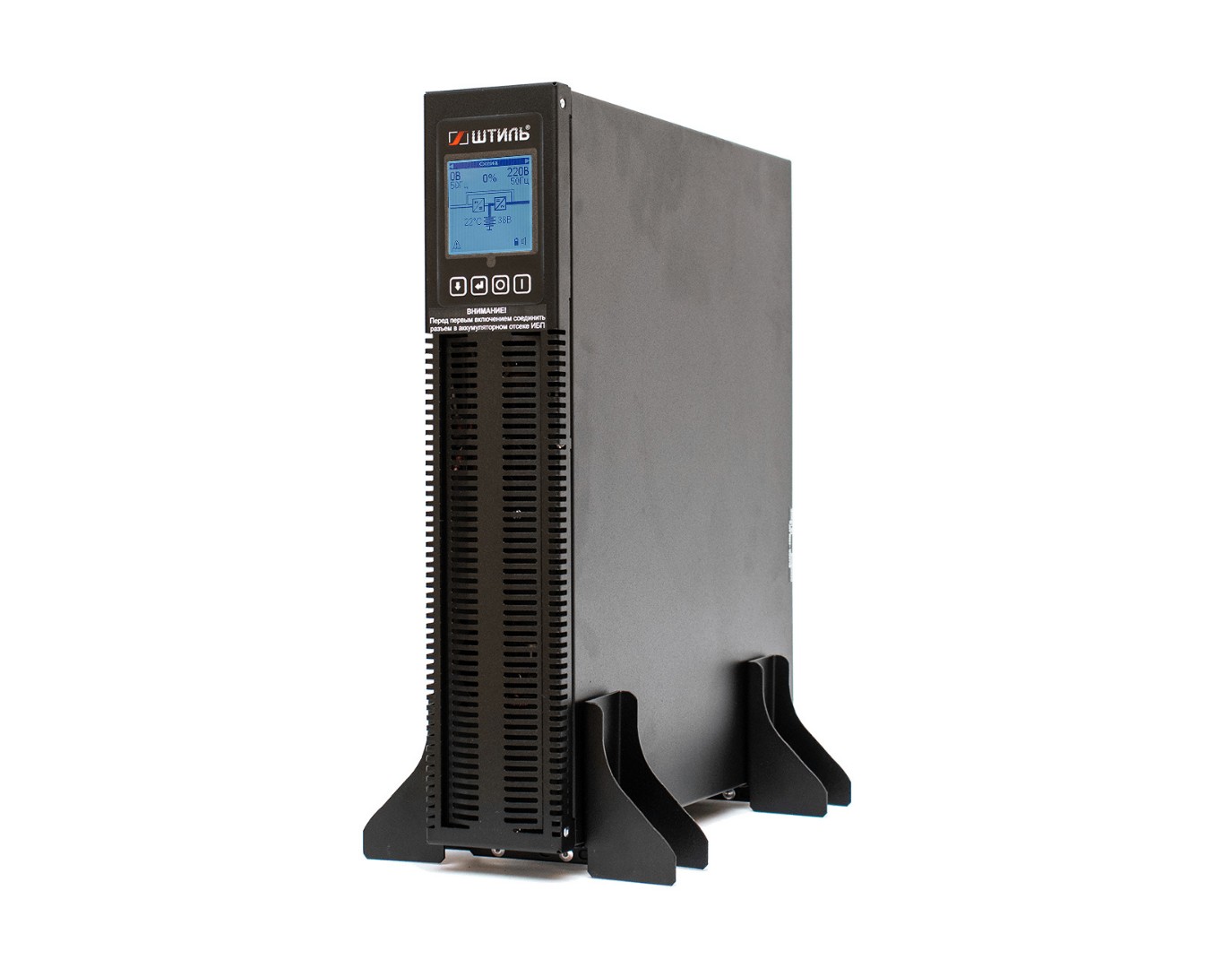

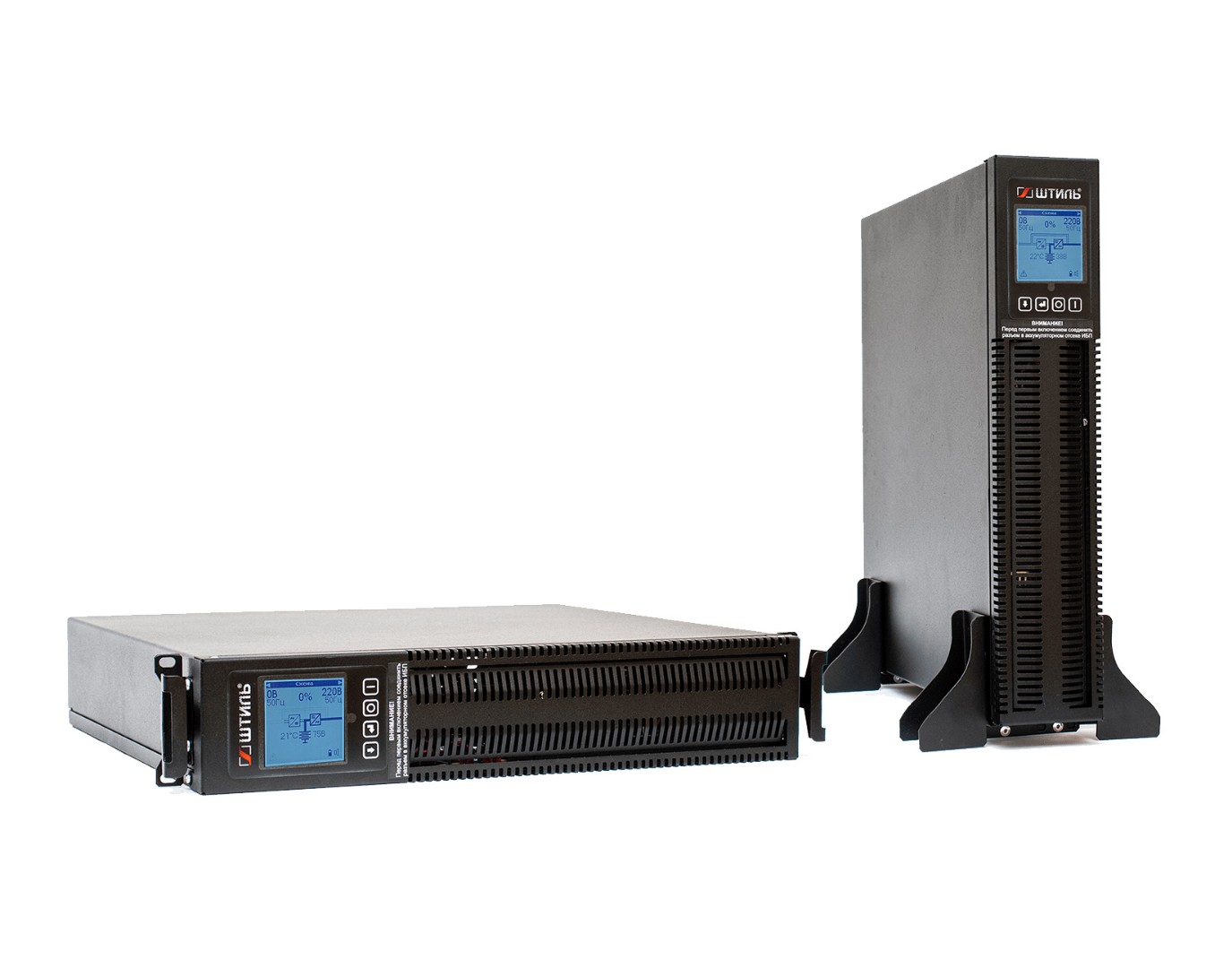

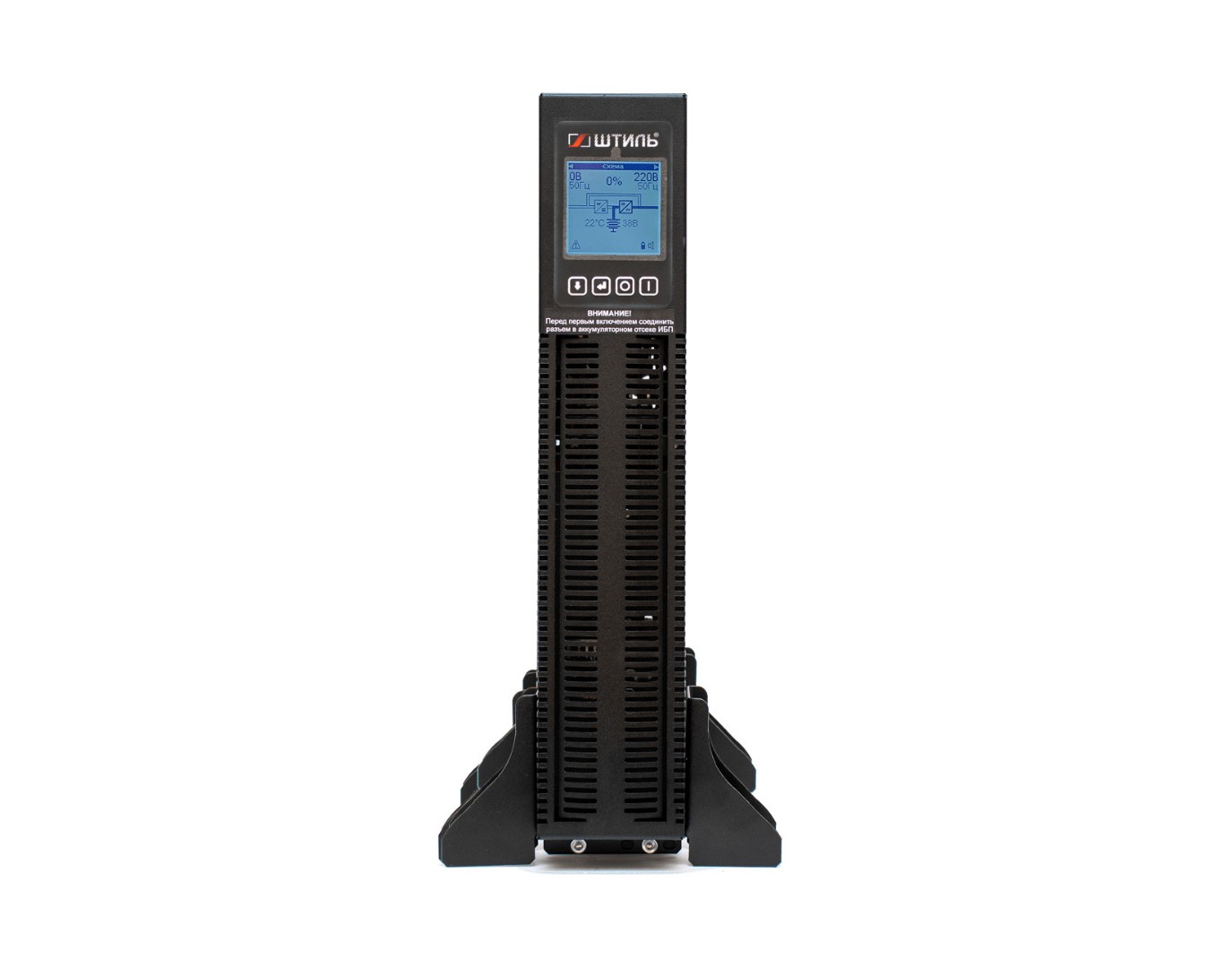

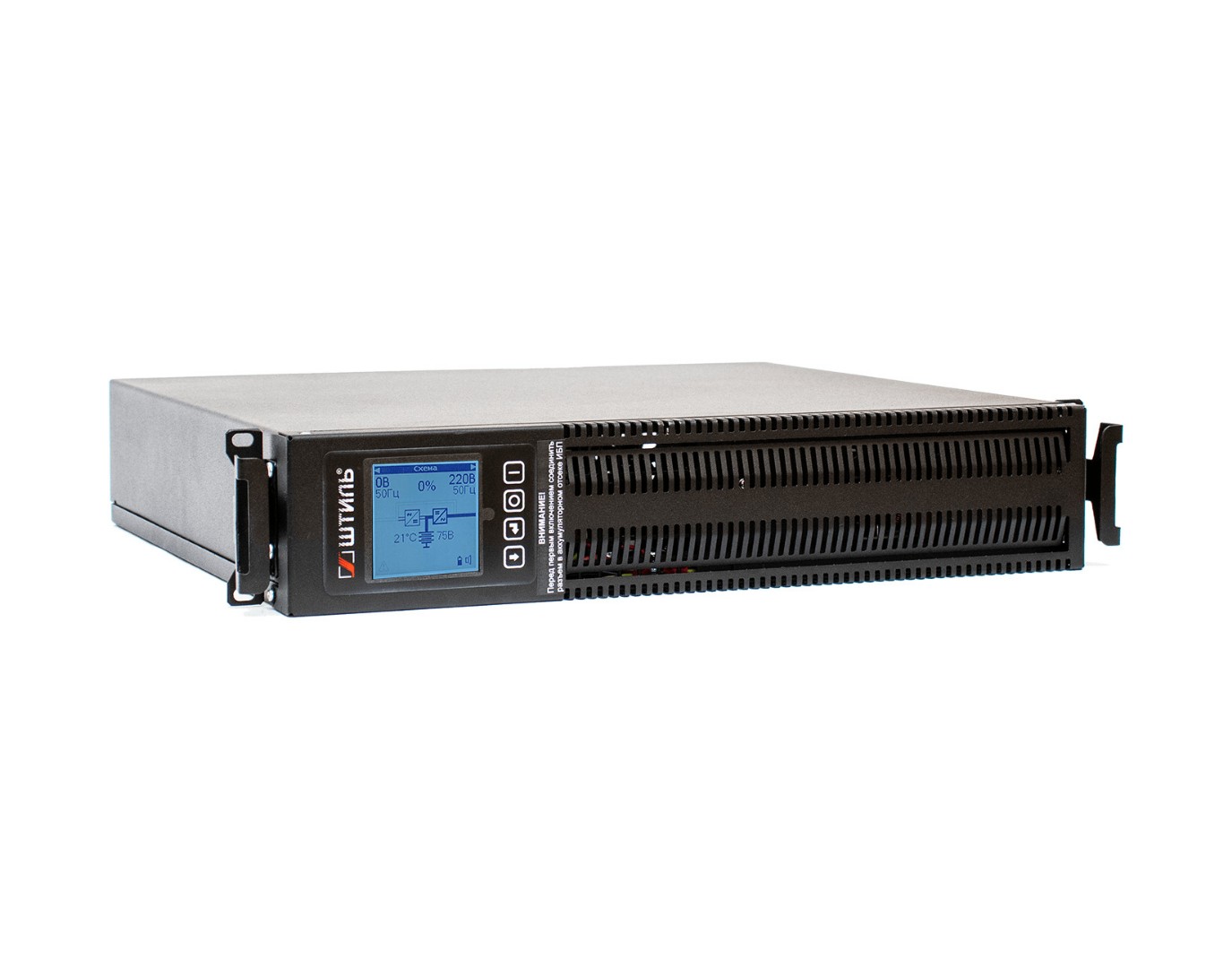

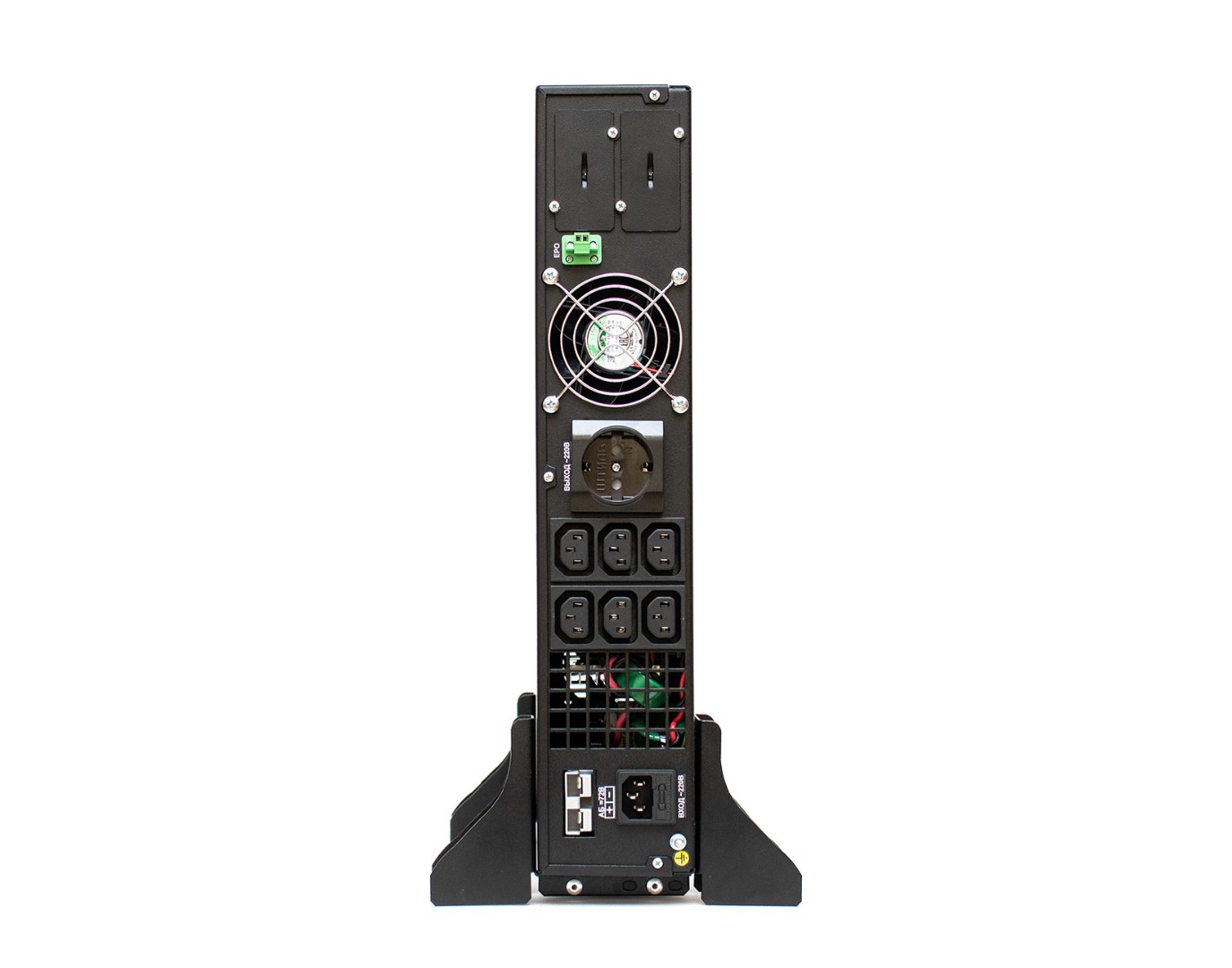

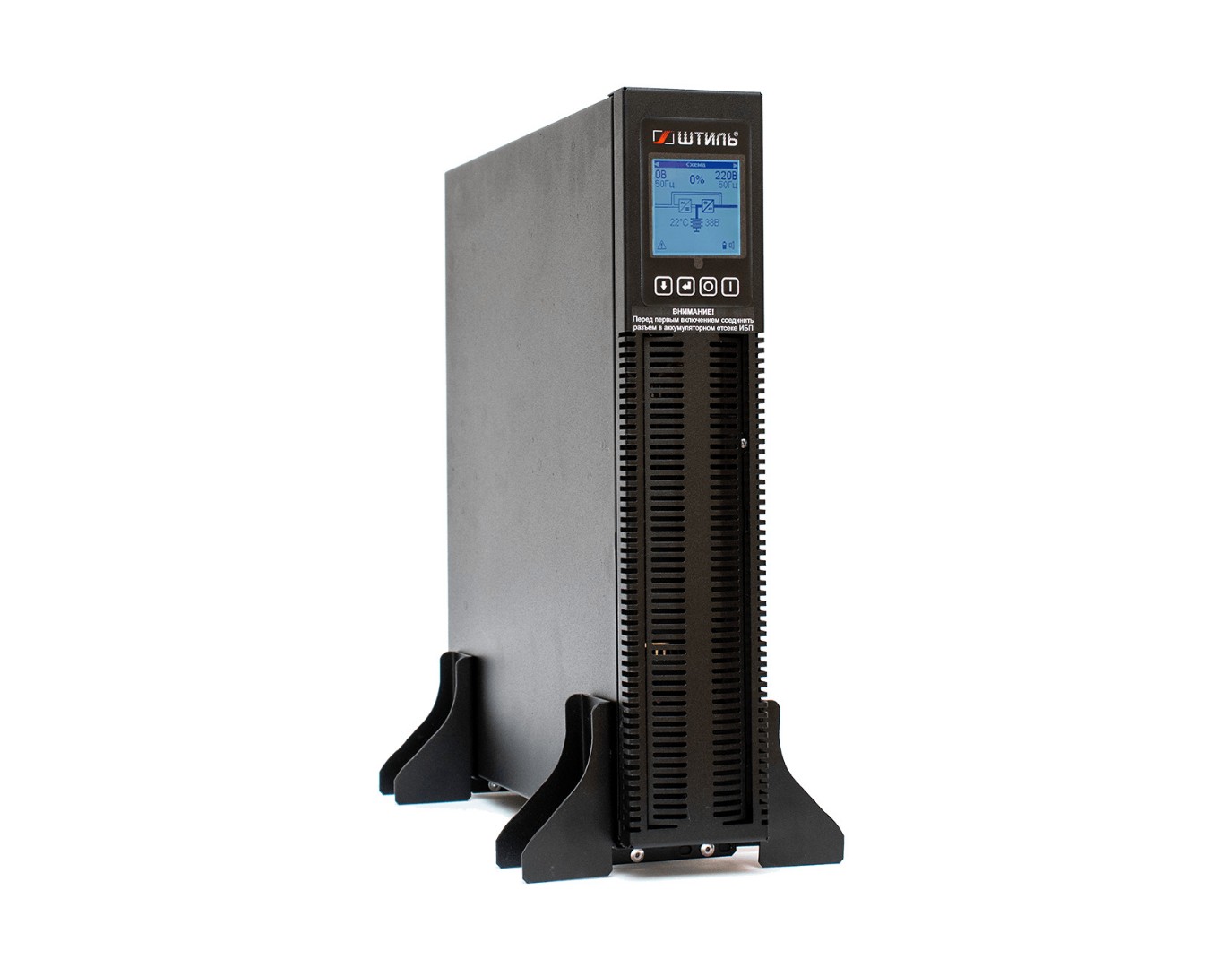

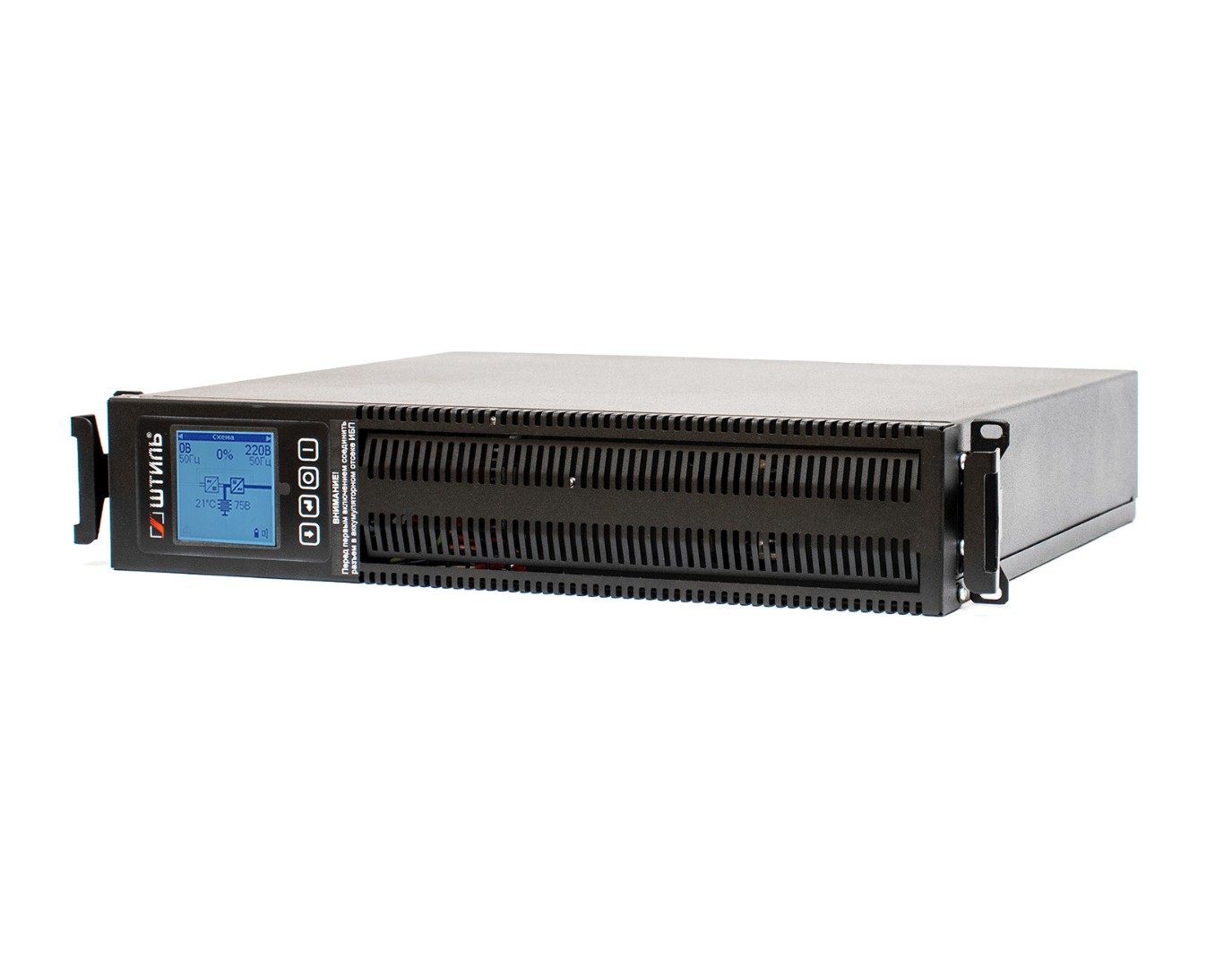

STR1101SL может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

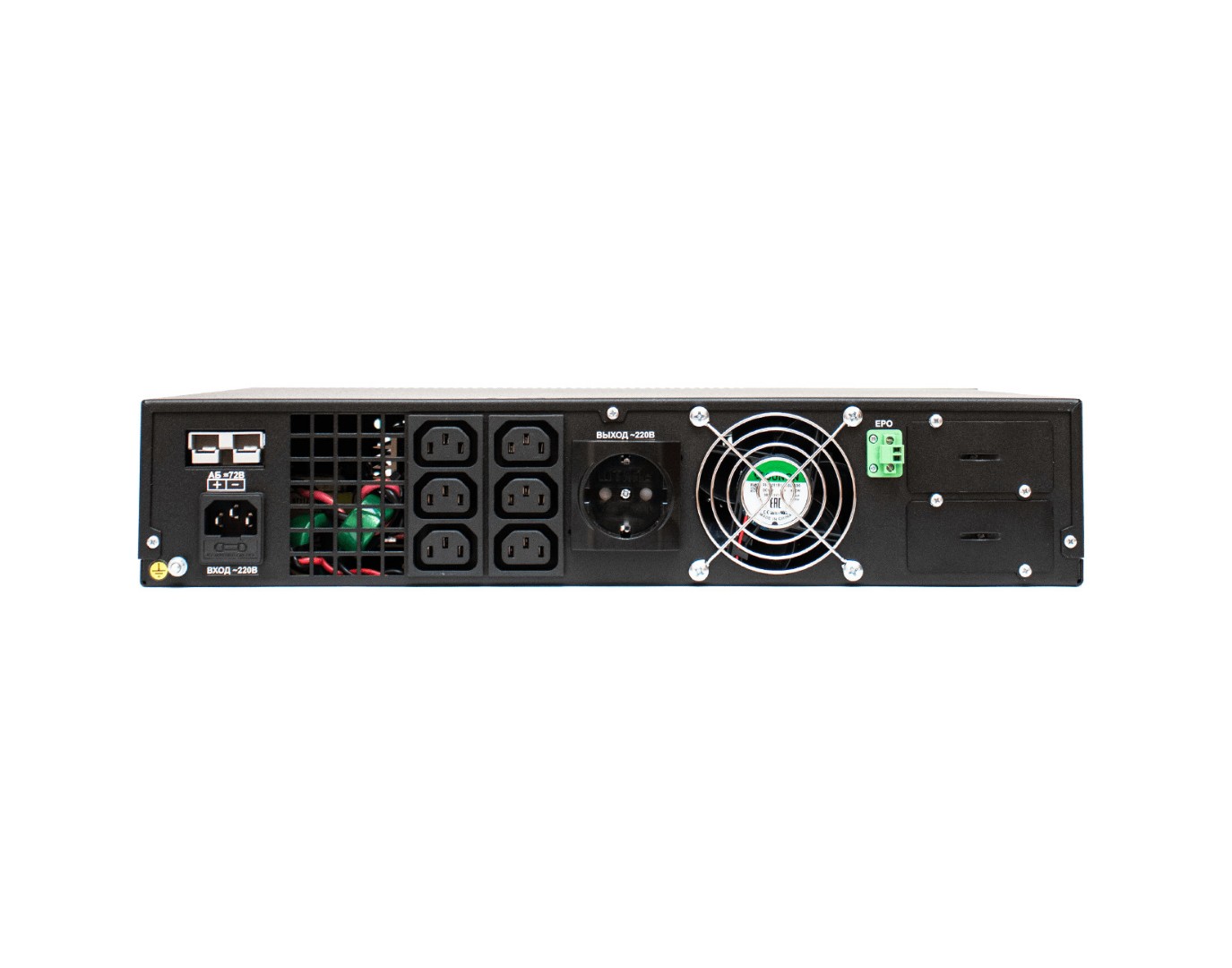

Для подключения электрооборудования ИБП имеет следующие разъемы: шесть «компьютерных» розеток С13 и одну евророзетку. Подключение к входной сети выполняется через разъем С14.

Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-36-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено ниже.

В случае выхода из строя встроенных АБ предусмотрена их «горячая» замена. При этом замена батарей не влияет на гарантию.

Внимание! Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.



Уровень нагрузки, %  10%   20%   30%   40%   50%   60%   70%   80%   90%  100%
Время автономной работы (от встроенных батарей), мин                                             120  45  25  20  15  12  10   8   7   5



Батарейные модули/стеллажи                          Суммарная ёмкостьАБ, Ач                 Время автономной работы (в зависимости от уровня нагрузки), мин
10%20%30%40%50%60%70%80%90%100%
Батарейный модуль BMRT-36-18 (1 шт)
       27  440  210  120   70   55   45   40   35   30   27



Панель управления

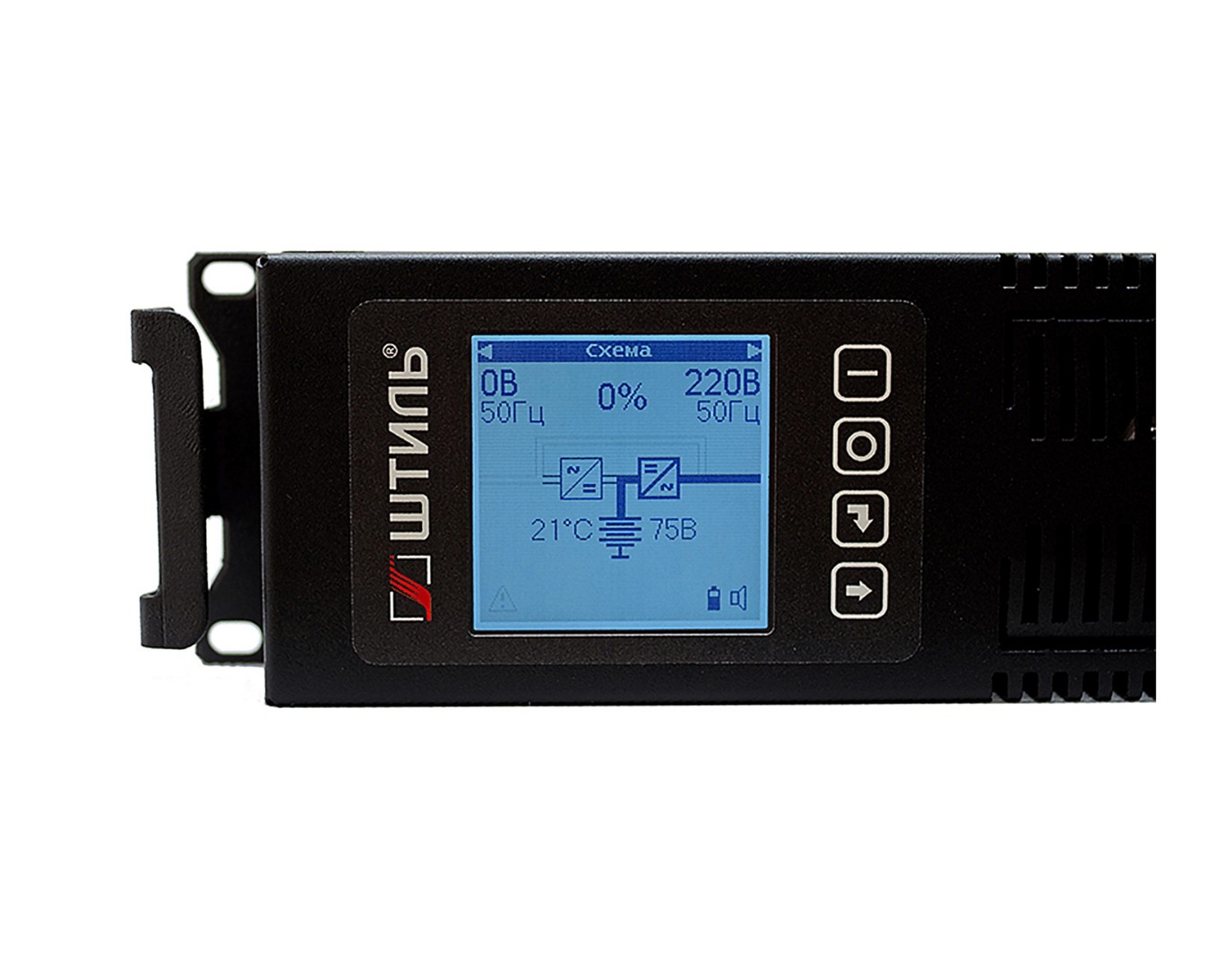

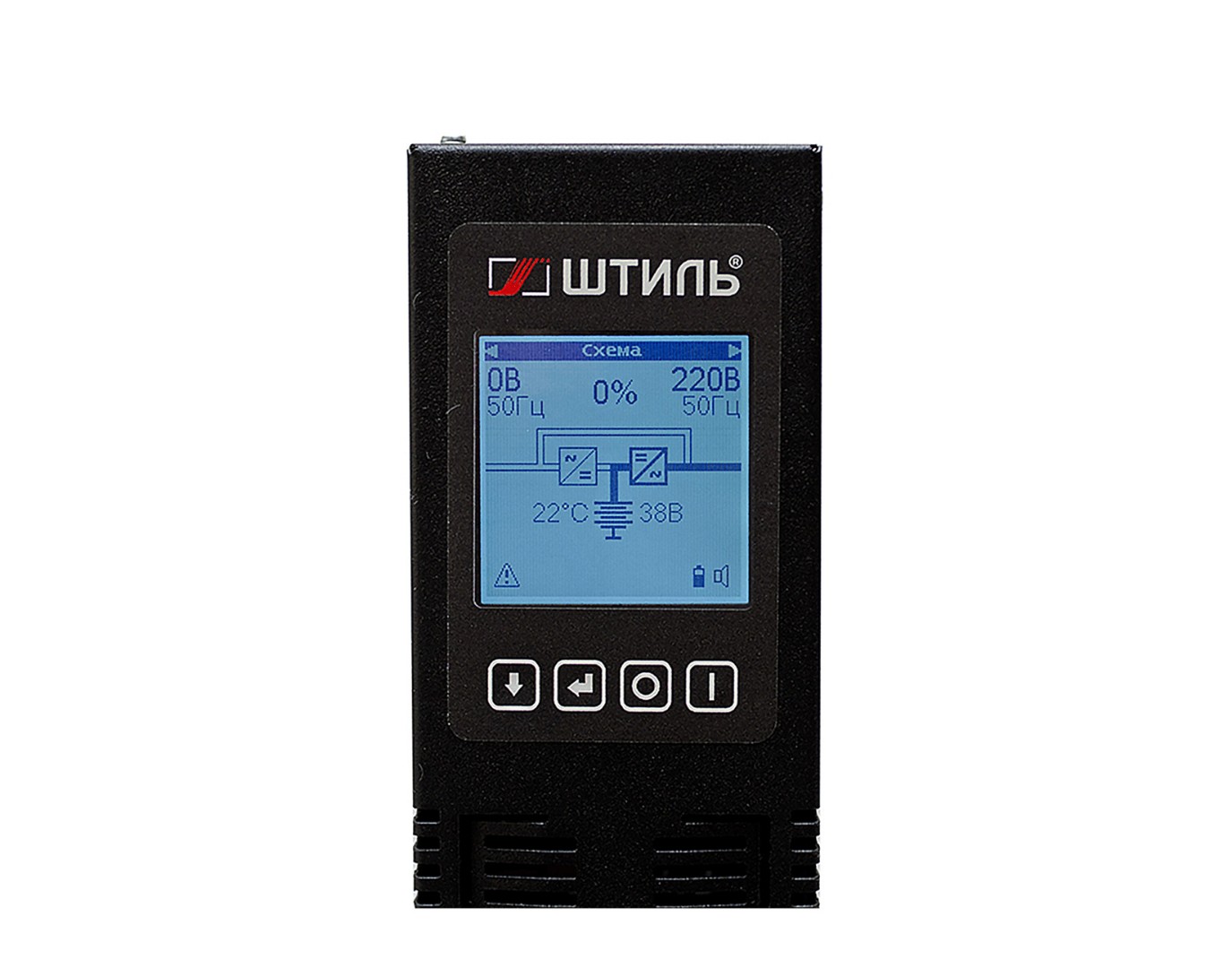

STR1101SL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

  • значение входного напряжения и входной частоты;
  • значение выходного напряжения и выходной частоты;
  • процент загрузки ИБП относительно номинальной выходной мощности;
  • активная и полная мощность;
  • мнемосхема, отображающая состояние ИБП;
  • температура, напряжение и ток АБ;
  • внутренняя температура устройства;
  • уровень заряда АБ и прогнозируемое время автономной работы;
  • оповещение об авариях с указанием их причины;
  • режимы работы: онлайн, байпас или питание от АБ;
  • состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

  • режима работы (on-line или ЭКО);
  • режима байпаса (авто, включен или выключен);
  • способа запуска (авто или по кнопке);
  • выходного напряжения (220, 230 или 240 В);
  • номинальной выходной частоты (50/60 Гц);
  • уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
  • уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Средства мониторинга

STR1101SL имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU);
  • USB и mini-USB;
  • Ethernet (протоколы Web / SNMP / NTP / Modbus TCP);
  • «сухие» контакты.

Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Защита

В ИБП STR1101SL применяется современная электронная защита от:

  • перегрузки;
  • короткого замыкания;
  • внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины «ухода» в защиту.

Кроме этого, устройство имеет:

  • защиту сети от высокочастотных помех – 150 кГц - 30 МГц;
  • защиту нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц;
  • аварийную защиту от неполадок в работе (при срабатывании устройство обесточивает нагрузку или через байпас безразрывно переводит её питание на сеть).
Артикул STR1101SL
Марка товара ИБП Штиль STR
Тип ИБП on-line
Тип входной сети однофазная
Полная мощность, ВА 1000
Активная мощность, Вт 900
Мощность в пике, Вт 1350
Номинальное выходное напряжение, В 220
Напряжение батареи аккумуляторов, В 36
Синусоида чистая синусоида
Частота сети, Гц 50/60
Рабочий диапазон входного напряжения, В 175...295 (при 100%), 155...295 (при 75%), 120...295 (при 50%)
Предельный диапазон входного напряжения, В 90...295
Максимальный выходной ток, А 4,5
Максимальный входной ток, А 6
Диапазон настройки выходного напряжения, В 220-240, шаг 10 В
Встроенная батарея есть
Количество и ёмкость встроенных батарей 3 x 9 Ач 12В
Время работы от батареи, мин 8 мин при 80% загрузке
Функция зарядка АКБ есть
Номинальный ток заряда, А 1
Количество розеток 1 евророзетка, 6 розеток С13 \"компьютерных\"
Стабилизация напряжения есть
Точность (сеть), % 2
Точность (инвертор), % 0,2
Время работы при перегрузке, сек 60 при 105-130%, 1 при 130-150%, более 150% - 0,2
Температура эксплуатации, ˚С +5...+40
КПД, % 95 от сети, 86 от АКБ
Индикация световая индикация
Количество степеней защиты 8
Способ установки напольный/стоечный
Подключение к входной сети сетевой кабель с вилкой
Подключение нагрузки розетка с заземлением
Потребялемая мощность при работе в холостую, Вт 25
Габариты, мм 88х482х401 (в стойку); 466х207х401 (вертикально с учётом ножек)
Вес, кг 15
Гарантия на ИБП 2 года
Гарантия на АКБ 1 год
Изготовлено в Россия
1. ИБП Штиль STR110XXX - 1 шт.
2. Комплект кабелей, в составе:
- сетевой шнур Schuko-C13-1,5-3х0,751 - 1,5 м
- сетевой шнур Schuko-C19-1,8-3х1,52 - 1,8 м
- кабель нагрузки С14-С13-1,5-3x0,75 - 1,5 м
3. Кронштейн для горизонтального крепления - 2 шт.
4. Упор для вертикальной установки - 2 шт.
5. Защитная заглушка для разъёма типа TD50A (разъем для подключения внешних АБ) - 1 шт.
6. Руководство по эксплуатации - 1 шт.
7. Упаковка (картонный короб или ящик деревянный) - 1 шт.
8. Гарантийный талон
