Онлайн ИБП STR1101L - это ИБП онлайн топологии с технологией двойного преобразования напряжения, который рассчитан на нагрузку до 1000 ВА /900 Вт. Основные преимущества ИБП STR1101L:
- широкий диапазон входного напряжения 90-310 В без перехода на АБ;
- безразрывное мгновенное переключение на питание от АБ;
- высокая точность стабилизации напряжения ±2%;
- идеальное синусоидальное выходное напряжение;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- поддержка режима работы ECO;
- широкие возможности локального / удаленного мониторинга и управления.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1101L отлично функционирует в связке с дизельгенераторными установками. ИБП можно эксплуатировать при температурах +5...+40°С.
Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.
Гарантия на ИБП STR1101SL 2 года.

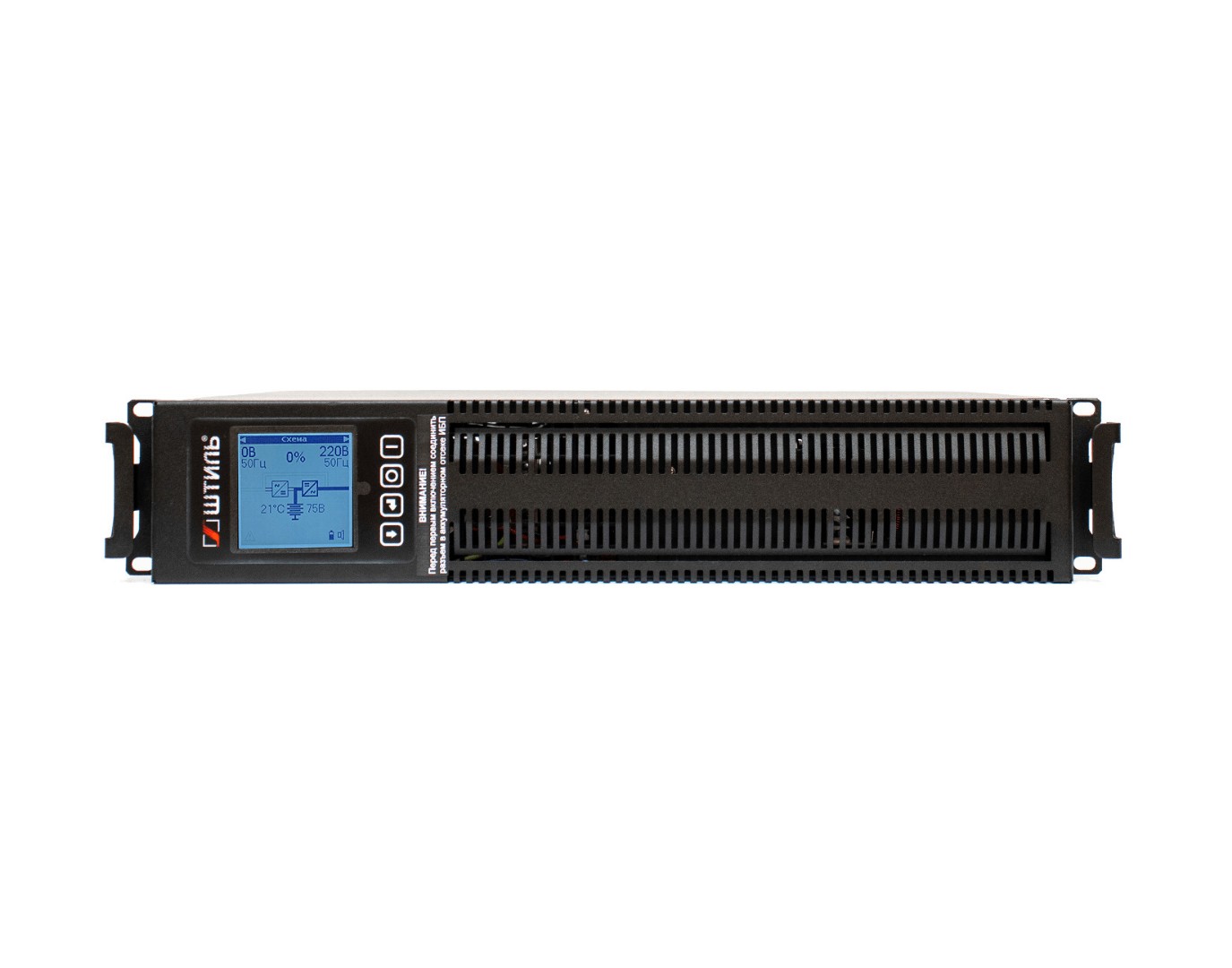

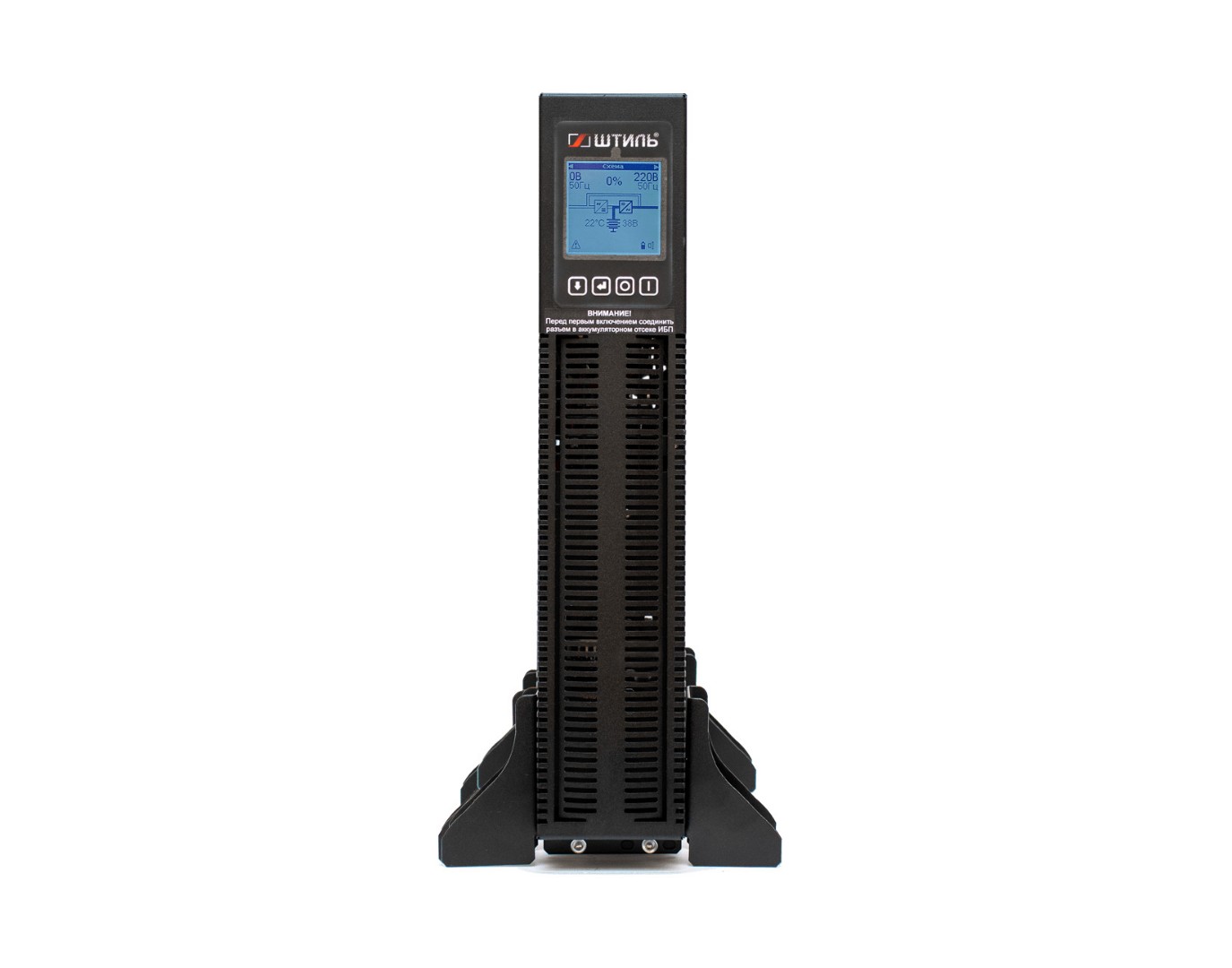

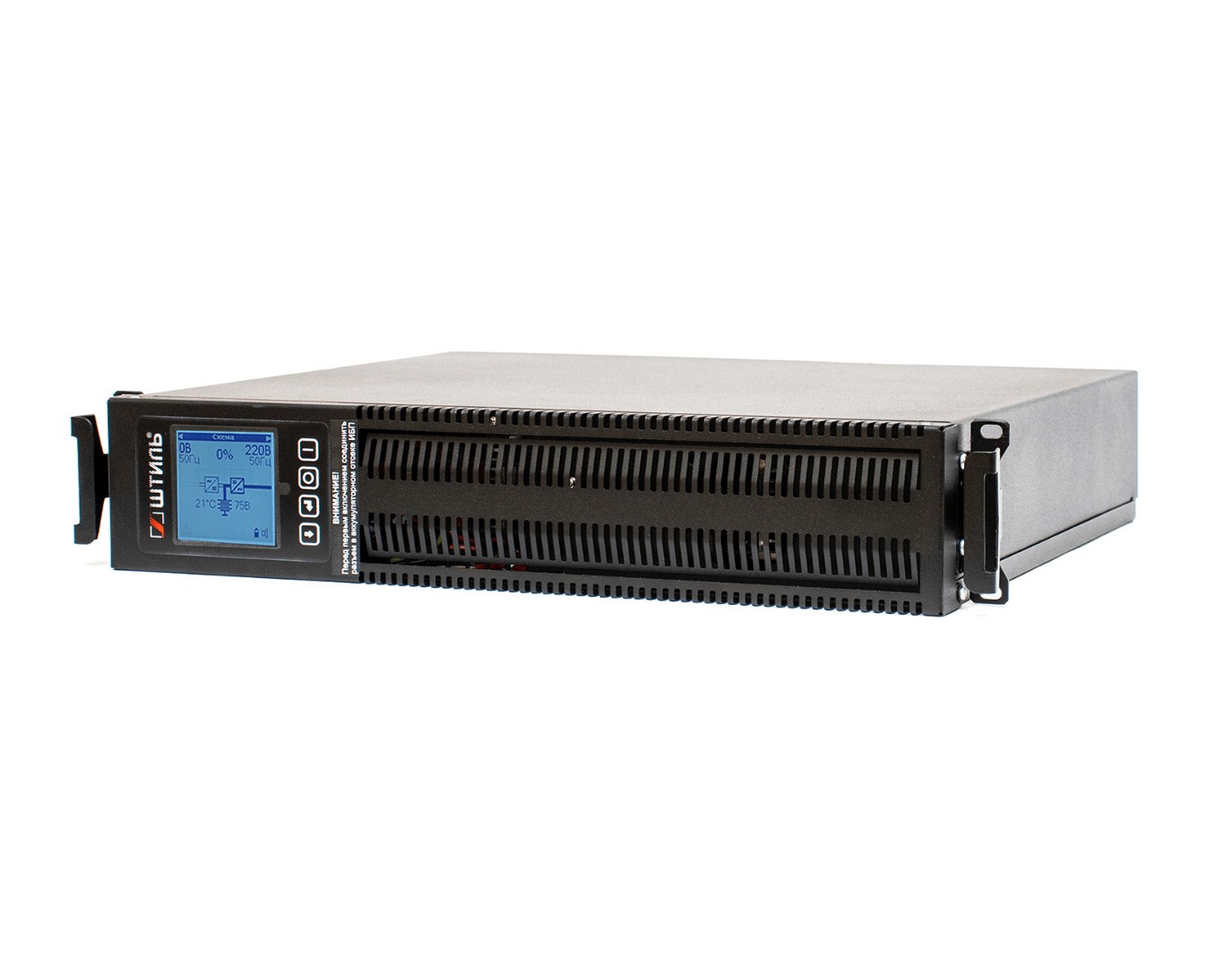

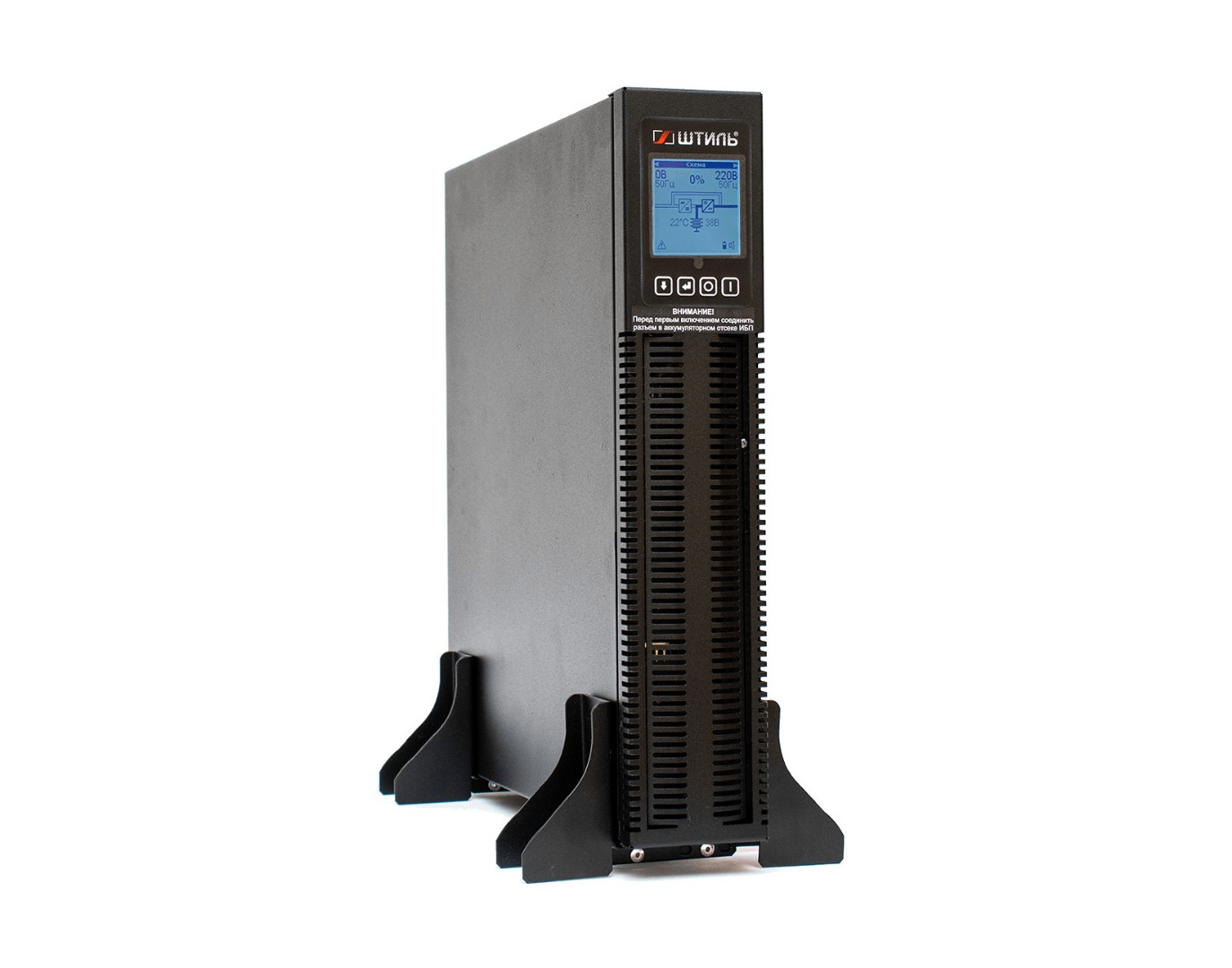

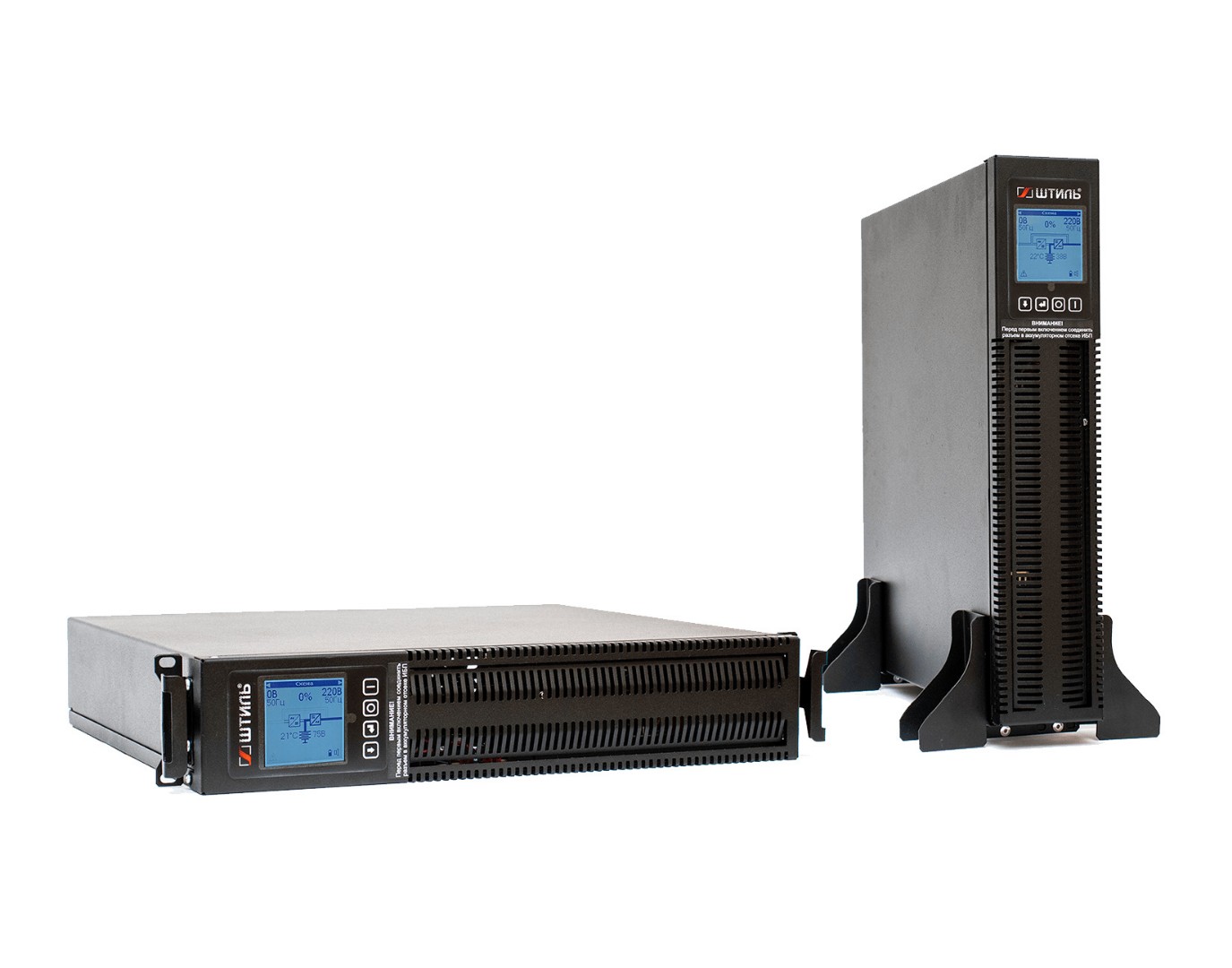

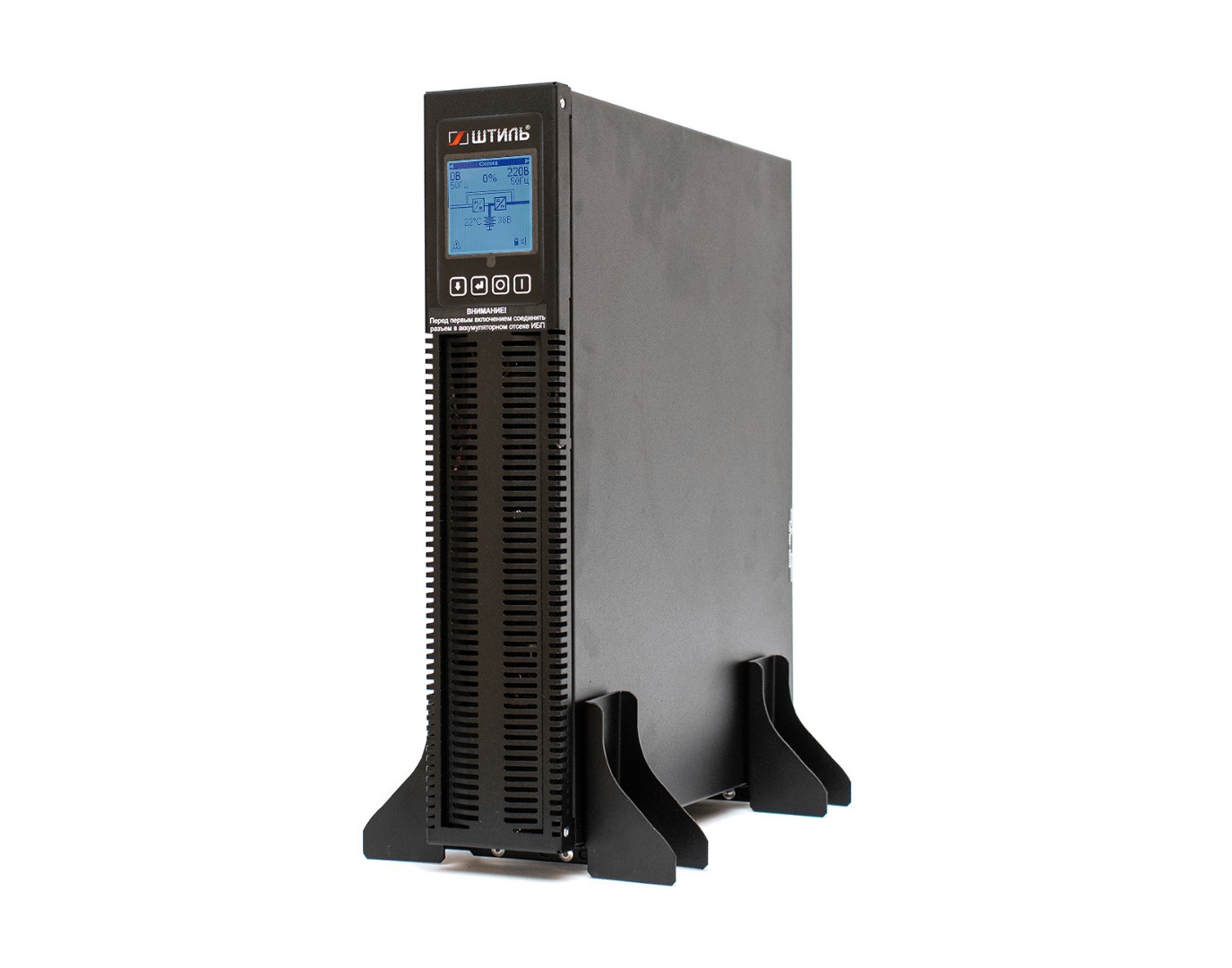

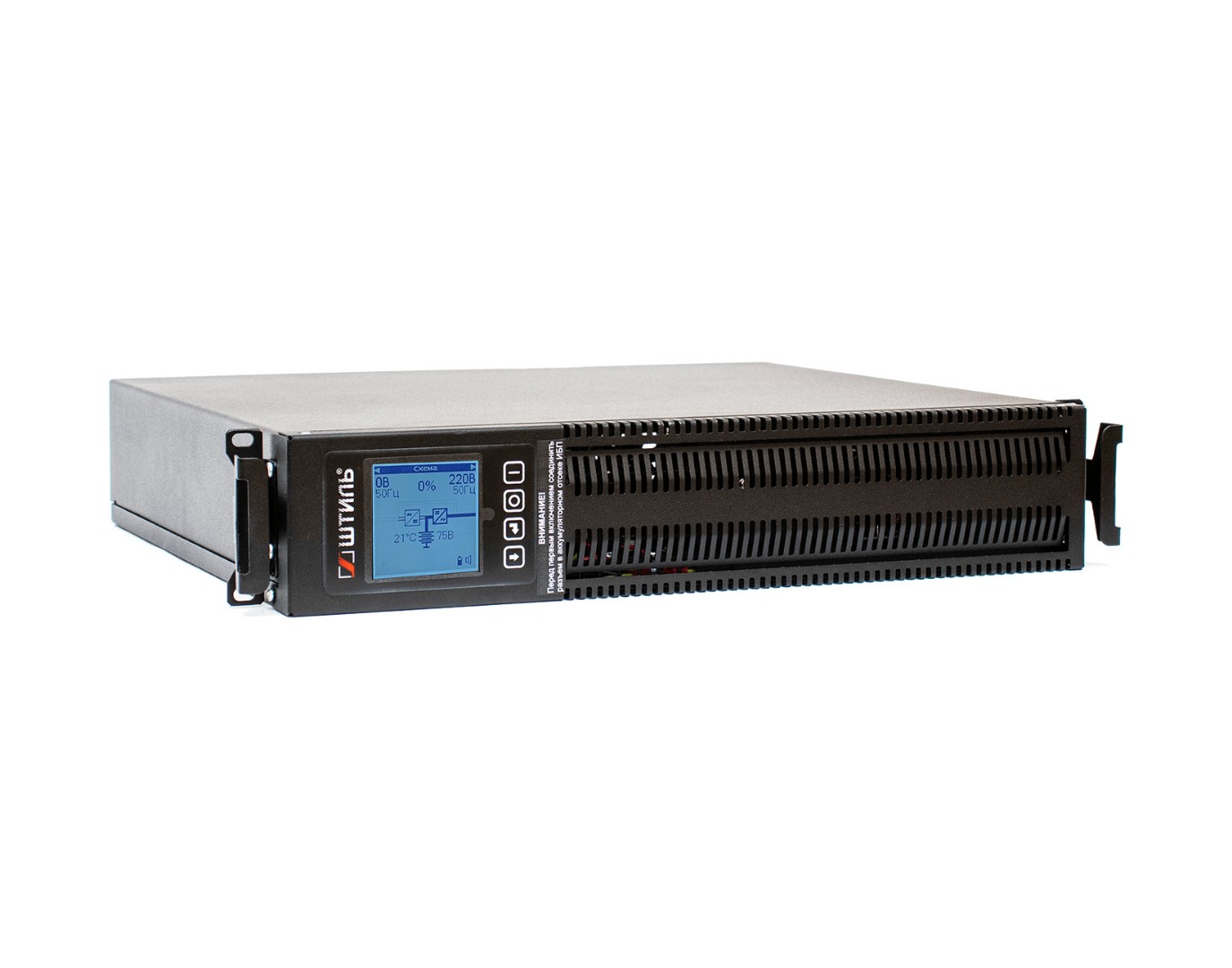

STR1101L может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.

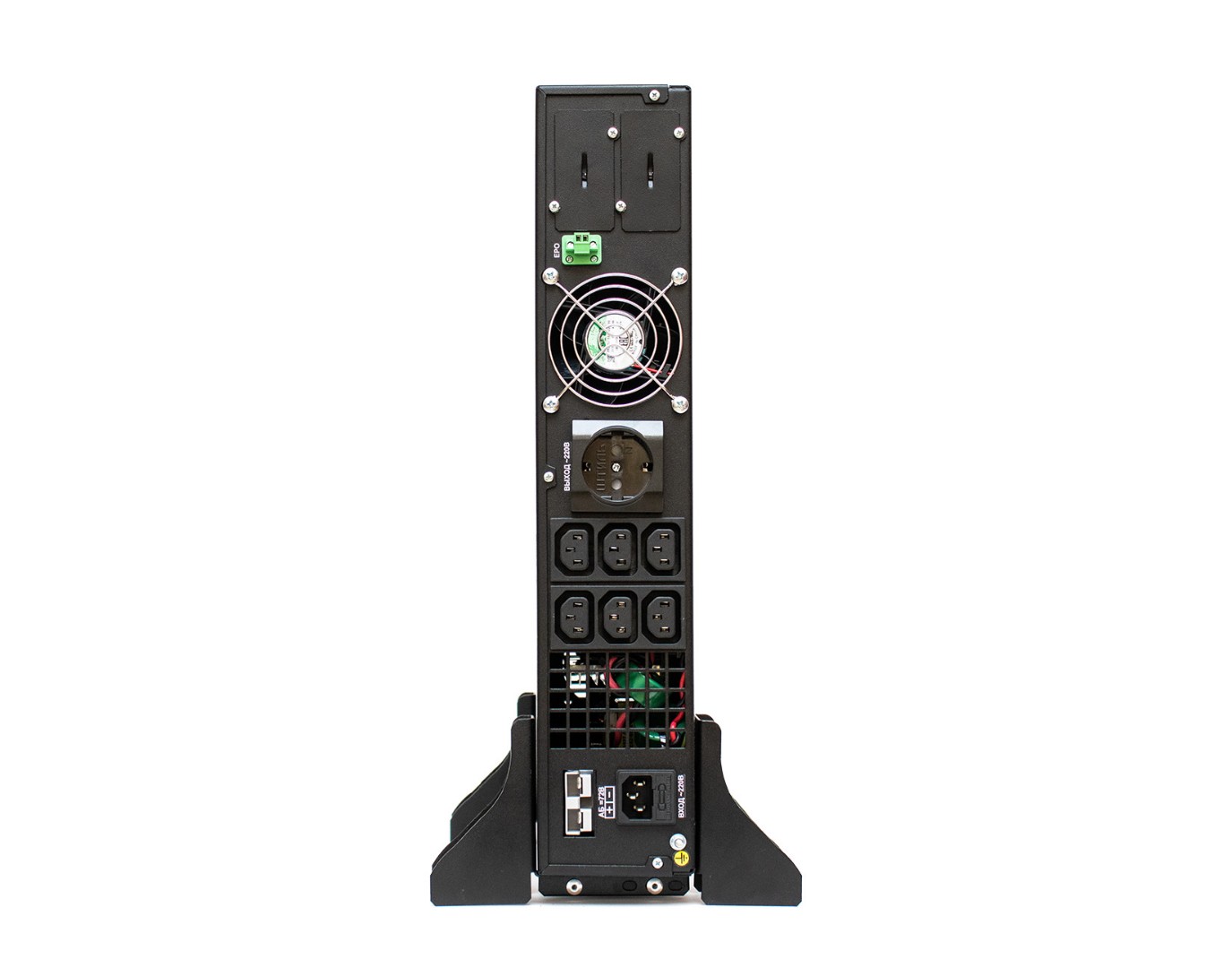

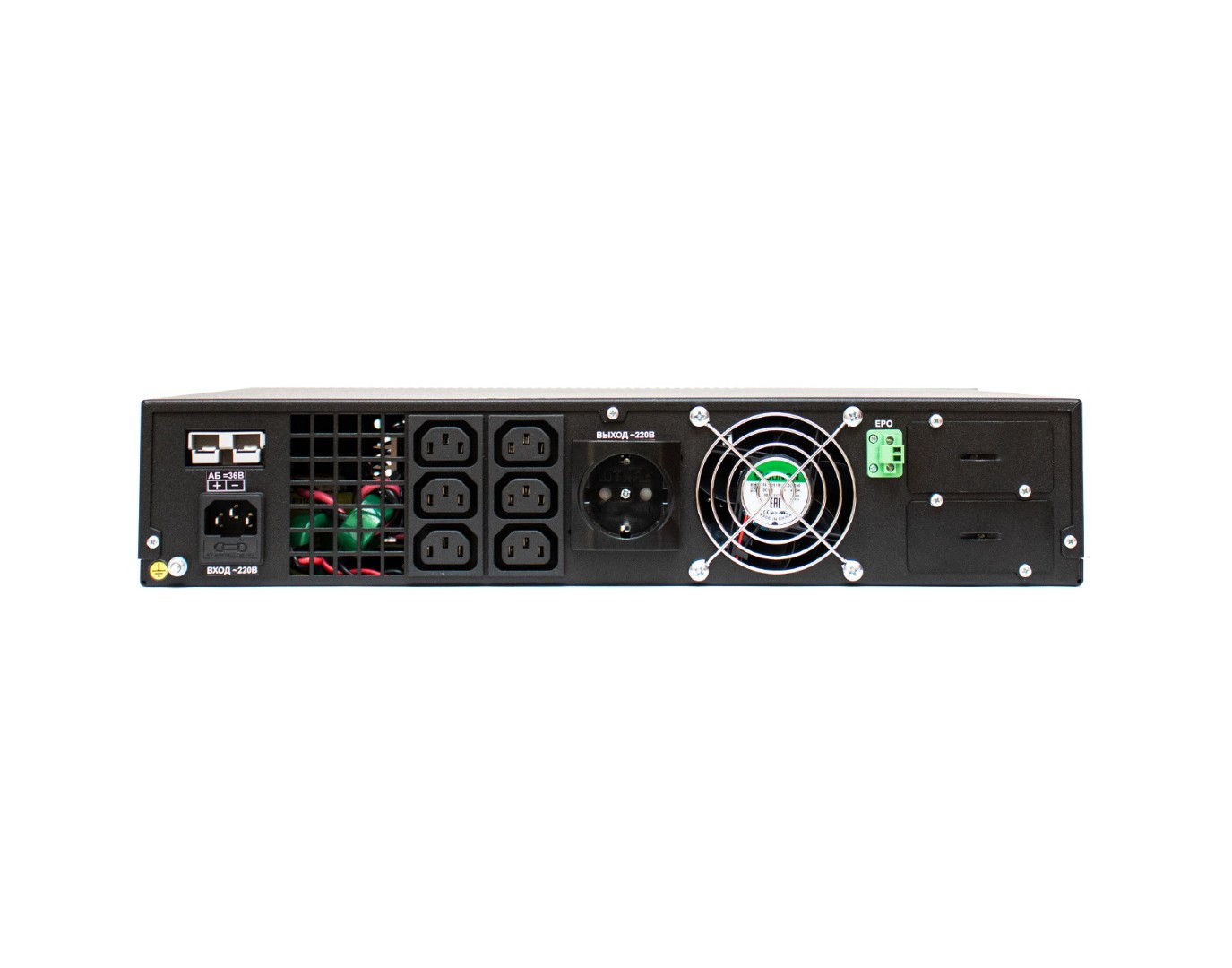

Для подключения электрооборудования ИБП имеет следующие разъемы: шесть «компьютерных» розеток С13 и одну евророзетку. Подключение к входной сети выполняется через разъем C14.
Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.
ИБП обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АБ, за счет которых обеспечивается необходимое время автономной работы нагрузки.
Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
| Батарейные модули/стеллажи | Суммарная ёмкость АБ, Ач | Время автономной работы (в зависимости от уровня нагрузки), мин | | |
|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|---|
|
|
18 |
270 |
120 |
65 |
45 |
35 |
30 |
25 |
20 |
17 |
15 |
|
|
|
|
36 |
600 |
270 |
190 |
120 |
80 |
70 |
55 |
45 |
42 |
37 |
|
|
|
|
54 |
840 |
420 |
260 |
210 |
145 |
110 |
90 |
75 |
65 |
60 |
|
|
|
|
72 |
1100 |
580 |
360 |
250 |
200 |
180 |
140 |
110 |
100 |
80 |

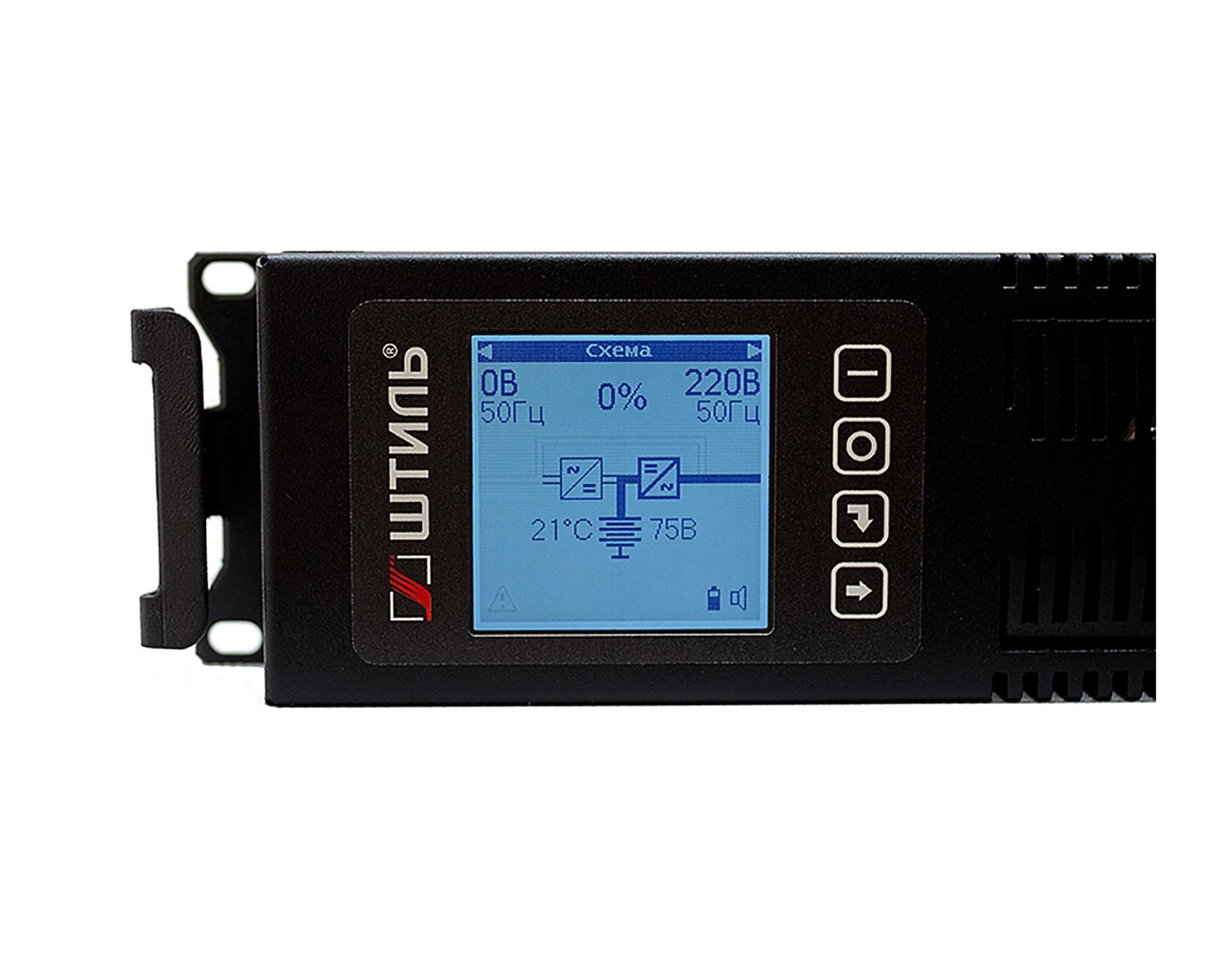

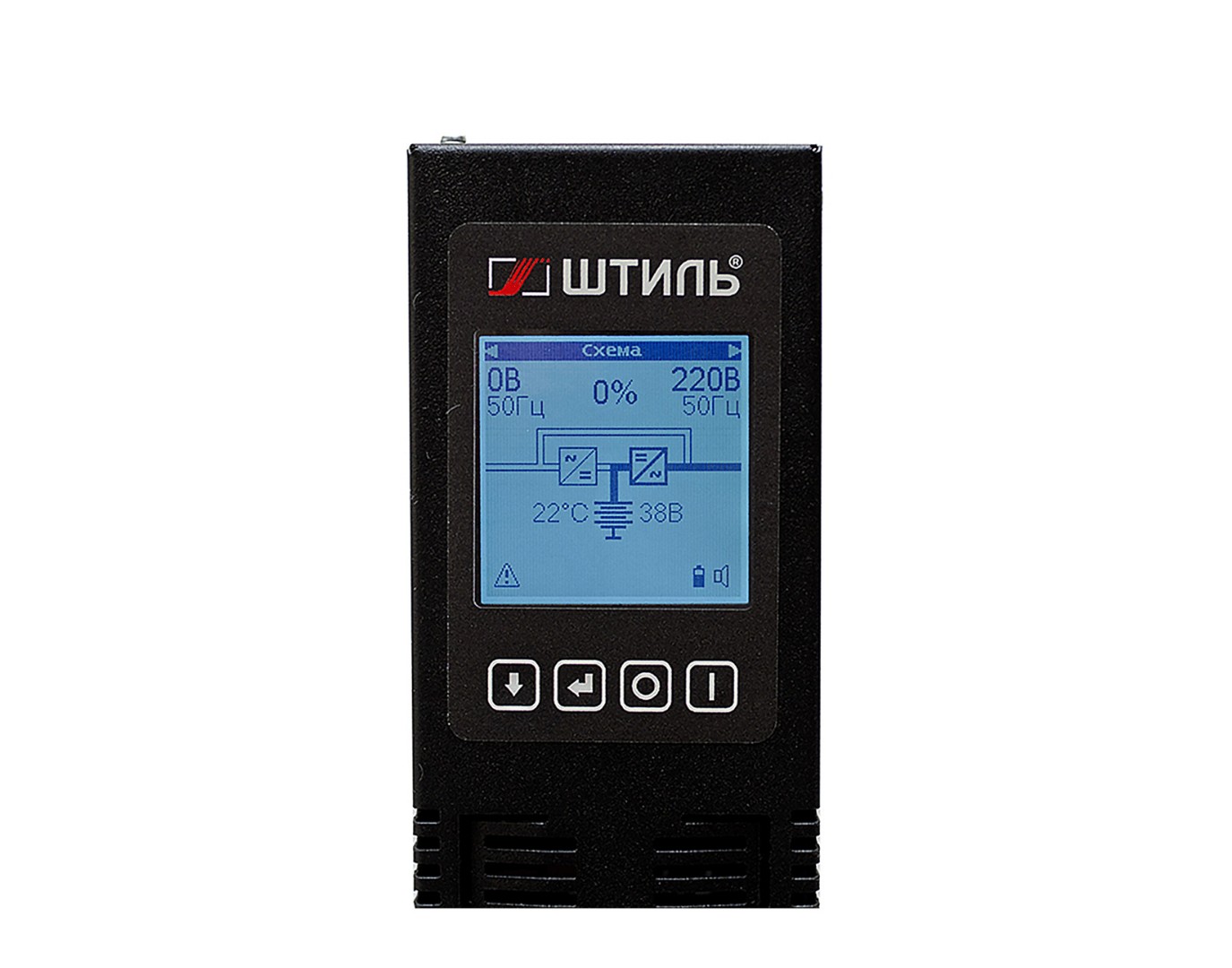

STR1101L имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.
Информация на ЖК-дисплее:
- значение входного напряжения и входной частоты;
- значение выходного напряжения и выходной частоты;
- процент загрузки ИБП относительно номинальной выходной мощности;
- активная и полная мощность;
- мнемосхема, отображающая состояние ИБП;
- температура, напряжение и ток АБ;
- внутренняя температура устройства;
- уровень заряда АБ и прогнозируемое время автономной работы;
- оповещение об авариях с указанием их причины;
- режимы работы: онлайн, байпас или питание от АБ;
- состояние звуковой сигнализации.
Настройка основных параметров работы ИБП:
- режима работы (on-line или ЭКО);
- режима байпаса (авто, включен или выключен);
- способа запуска (авто или по кнопке);
- выходного напряжения (220, 230 или 240 В);
- номинальной выходной частоты (50/60 Гц);
- уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
- уровня «глубокого» разряда батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
STR1101L имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU);
- USB и mini-USB;
- Ethernet (протоколы Web / SNMP / NTP / Modbus TCP);
- «сухие» контакты.
Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).
Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
В ИБП STR1101L применяется электронная система защиты от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
Устройство способно самостоятельно восстановить свою работу после устранения причины срабатывания электронной защиты.
Кроме того, ИБП способно защищать нагрузку от высокочастотных сетевых помех и импульсных перенапряжений. Также он оснащен аварийной защитой от неполадок в работе (при её включении нагрузка обесточивается либо через байпас переключается на сеть).
1. ИБП Штиль STR1101L - 1 шт.
2. Комплект кабелей, в составе:
- сетевой шнур Schuko-C13-1,5-3х0,751 - 1,5 м
- сетевой шнур Schuko-C19-1,8-3х1,52 - 1,8 м
- кабель нагрузки С14-С13-1,5-3x0,75 - 1,5 м
3. Кронштейн для горизонтального крепления - 2 шт.
4. Упор для вертикальной установки - 2 шт.
5. Защитная заглушка для разъёма типа TD50A (разъем для подключения внешних АБ) - 1 шт.
6. Руководство по эксплуатации - 1 шт.
7. Упаковка (картонный короб или ящик деревянный) - 1 шт.
8. Гарантийный талон
безразрывное переключение, точность 2%, возможность установки в стойку 19\'
