Онлайн ИБП ST1110SL - это ИБП онлайн топологии с технологией двойного преобразования напряжения, который рассчитан на нагрузку до 10000 ВА / 8000 Вт (8 кВт). Основные преимущества ИБП ST1110SL:
- широкий диапазон входного напряжения 90-310 В без перехода на АБ;
- безразрывное мгновенное переключение на питание от АБ;
- высокая точность стабилизации напряжения ±2%;
- идеальное синусоидальное выходное напряжение;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
- встроенный автоматический байпас;
- поддержка режима работы ECO;
- широкие возможности локального / удаленного мониторинга и управления.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1110SL отлично функционирует в связке с дизельгенераторными установками. ИБП можно эксплуатировать при температурах +5...+40°С.
Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.
Гарантия на ИБП ST1110SL 2 года.

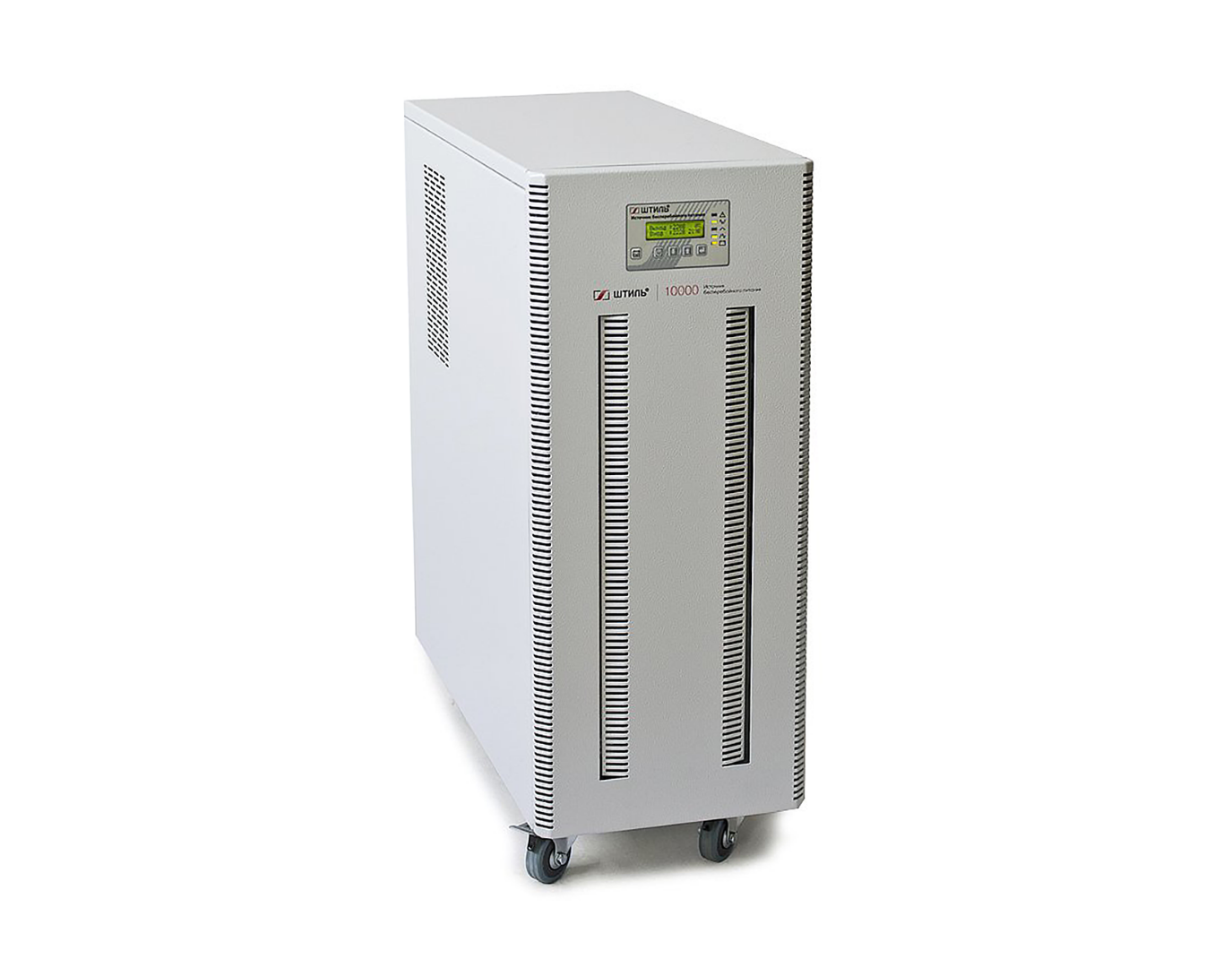

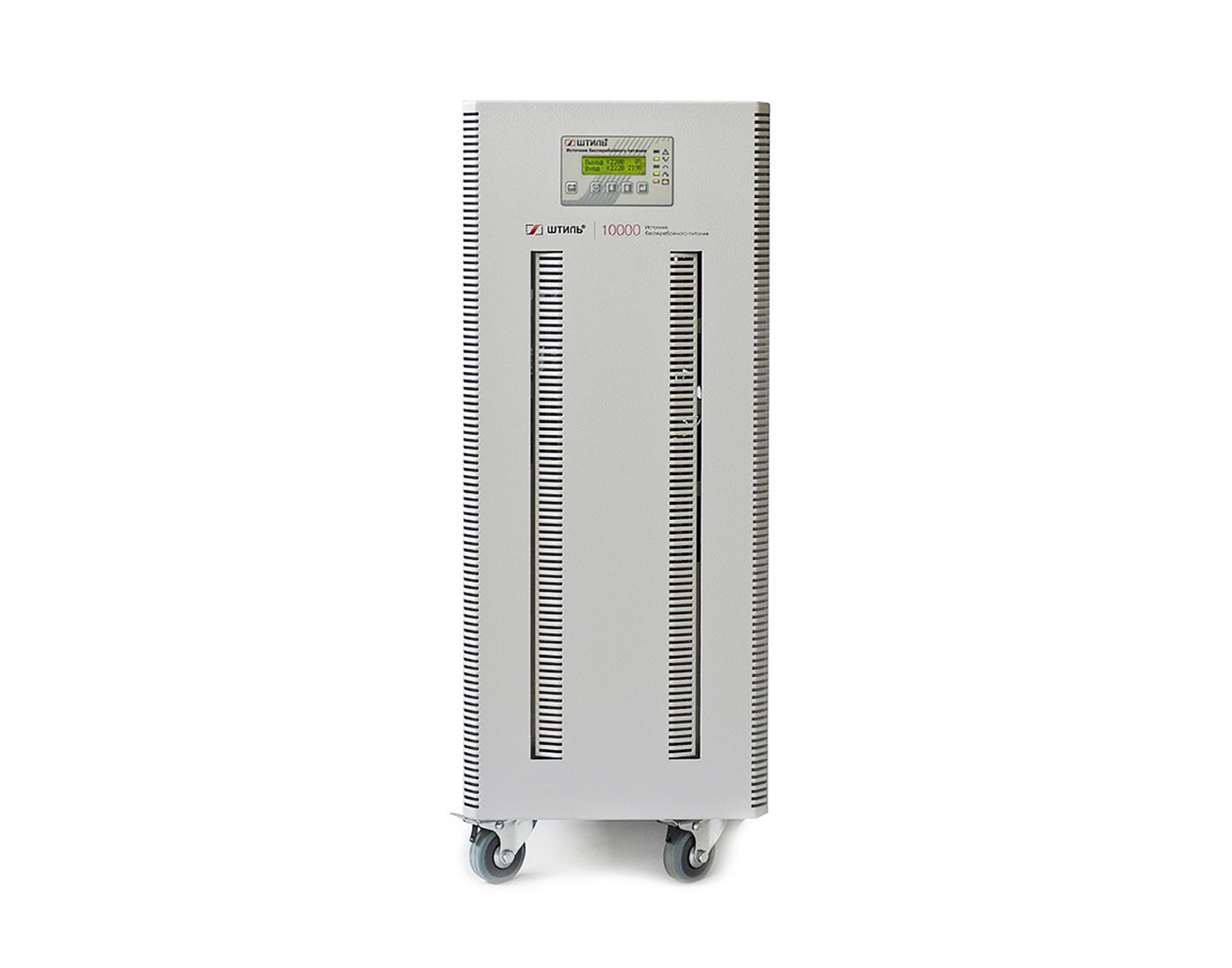

ИБП выполнен в компактном корпусе для напольного размещения (tower). Он устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.

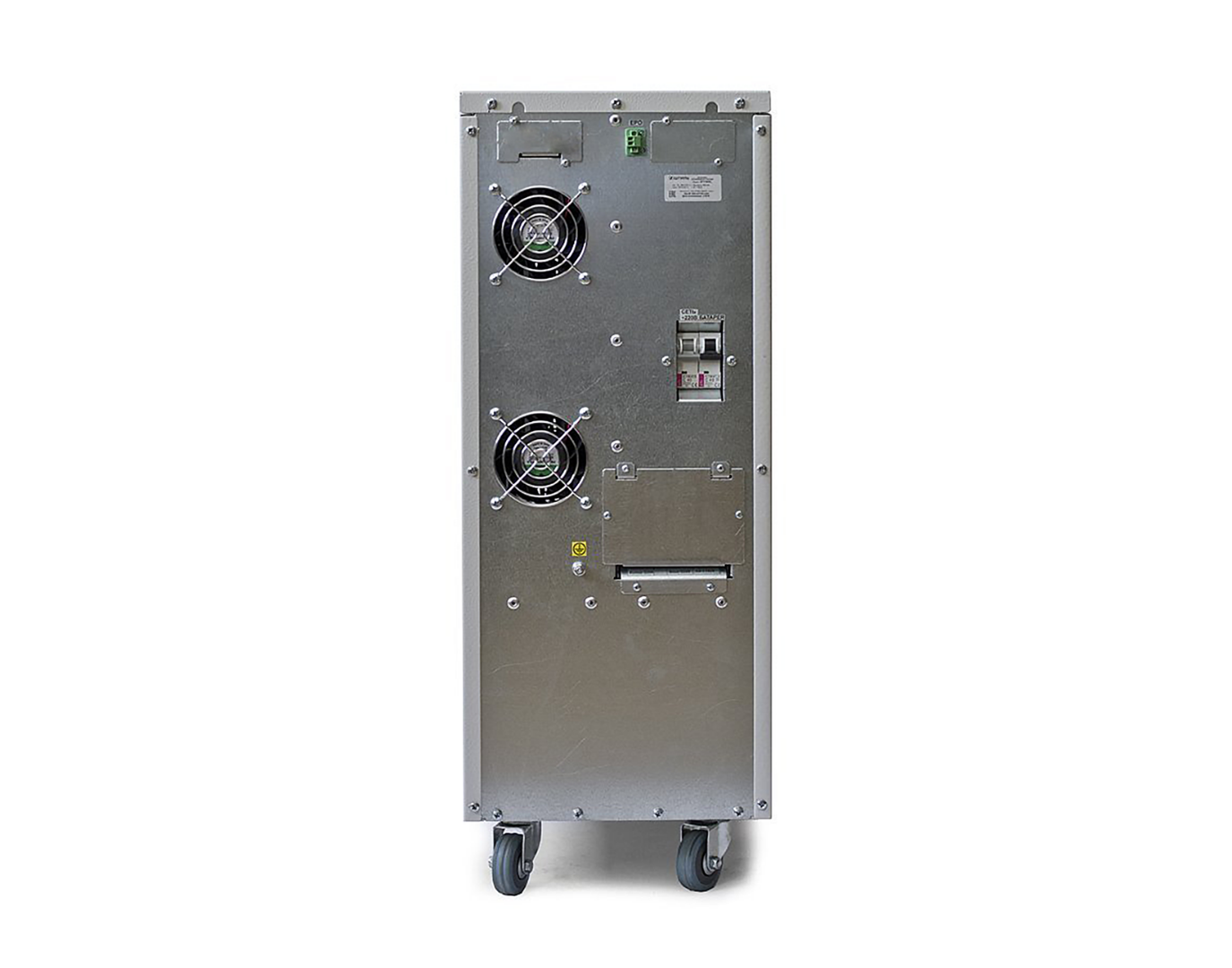

Для подключения нагрузки и электропитания предусмотрены клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.
Для обеспечения автономной работы нагрузки ST1110SL имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство (ток от 1 до 4, шаг настройки – 0,5 А). При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут. Для увеличения времени автономной работы (до 38 мин) к ИБП также можно подключить внешние батарейные модули BMT-192-09.
В ST1110SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
Время автономной работы (от встроенных батарей), мин |
50 |
23 |
12 |
10 |
7 |
5 |
2 |
- |
- |
- |
Батарейные модули/стеллажи | Суммарная ёмкость АБ, Ач | Время автономной работы (в зависимости от уровня нагрузки), мин | | |
10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
|
18 |
140 |
50 |
30 |
22 |
18 |
13 |
12 |
11 |
9 |
7 |
|

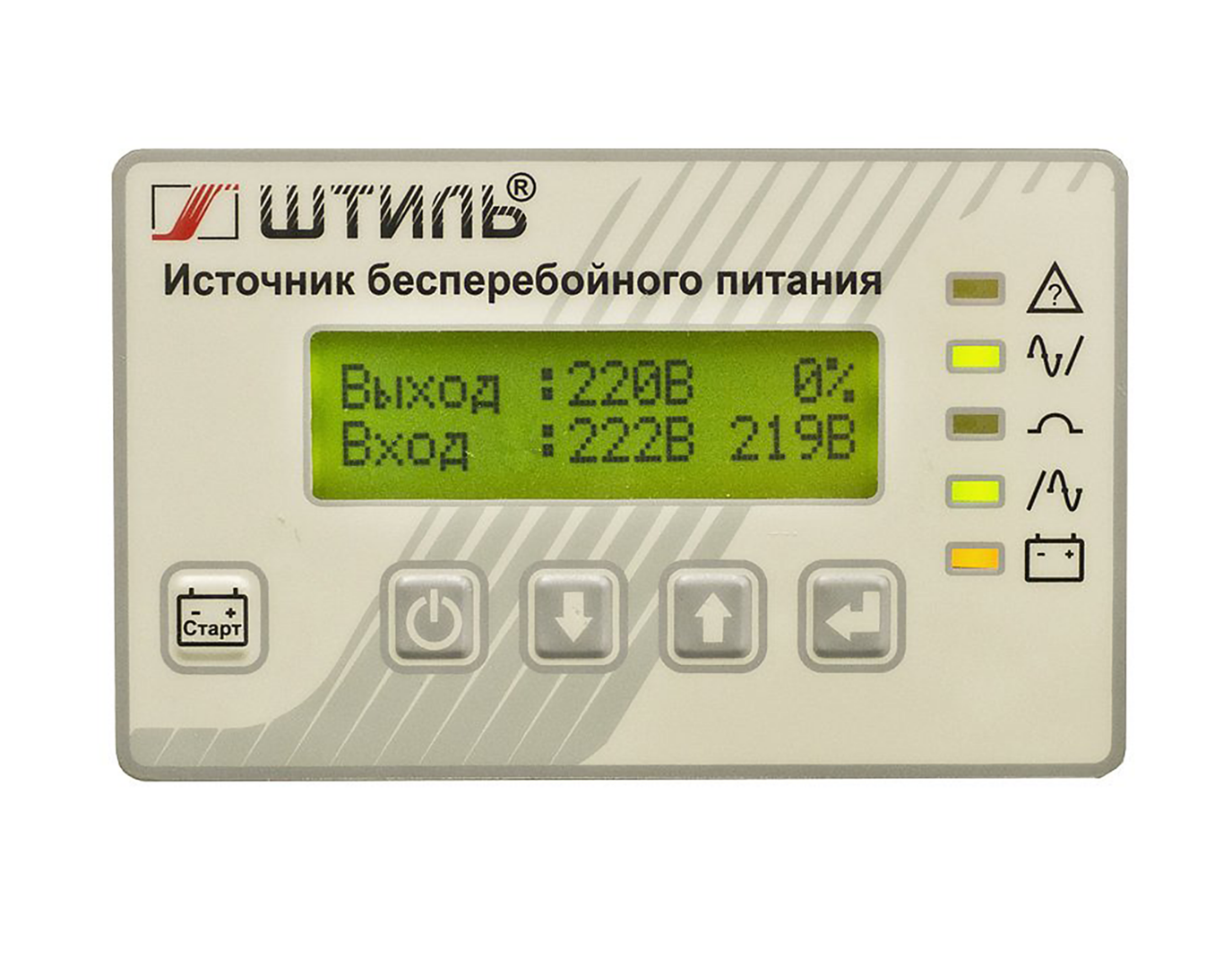

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления также можно выполнить три вида теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
ST1110SL поддерживает локальный/удаленный мониторинг работы. Для этого к устройству необходимо подключить платы расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web / SNMP / NTP / Modbus TCP);
- «сухие» контакты.
Контроль ИБП с установленной платой можно осуществлять через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
ST1110SL укомплектован электронной защитой от:
- перегрузки по выходу;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины включения электронной защиты устройство самостоятельно перезапускается.
Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от любых неисправностей (при их возникновении устройство отключает нагрузку или переводит её питание через байпас на сеть).
