karta_monitoringa_IC_SNMP_Web

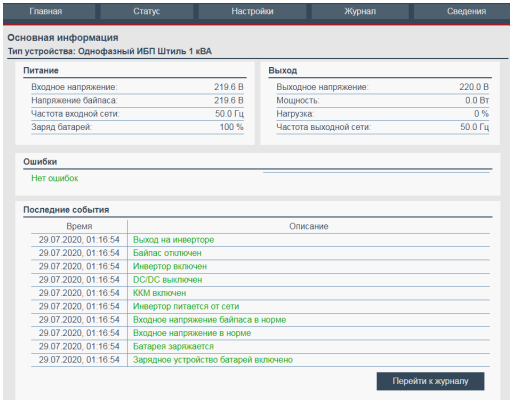

Главная страница Web-интерфейса

Увеличить

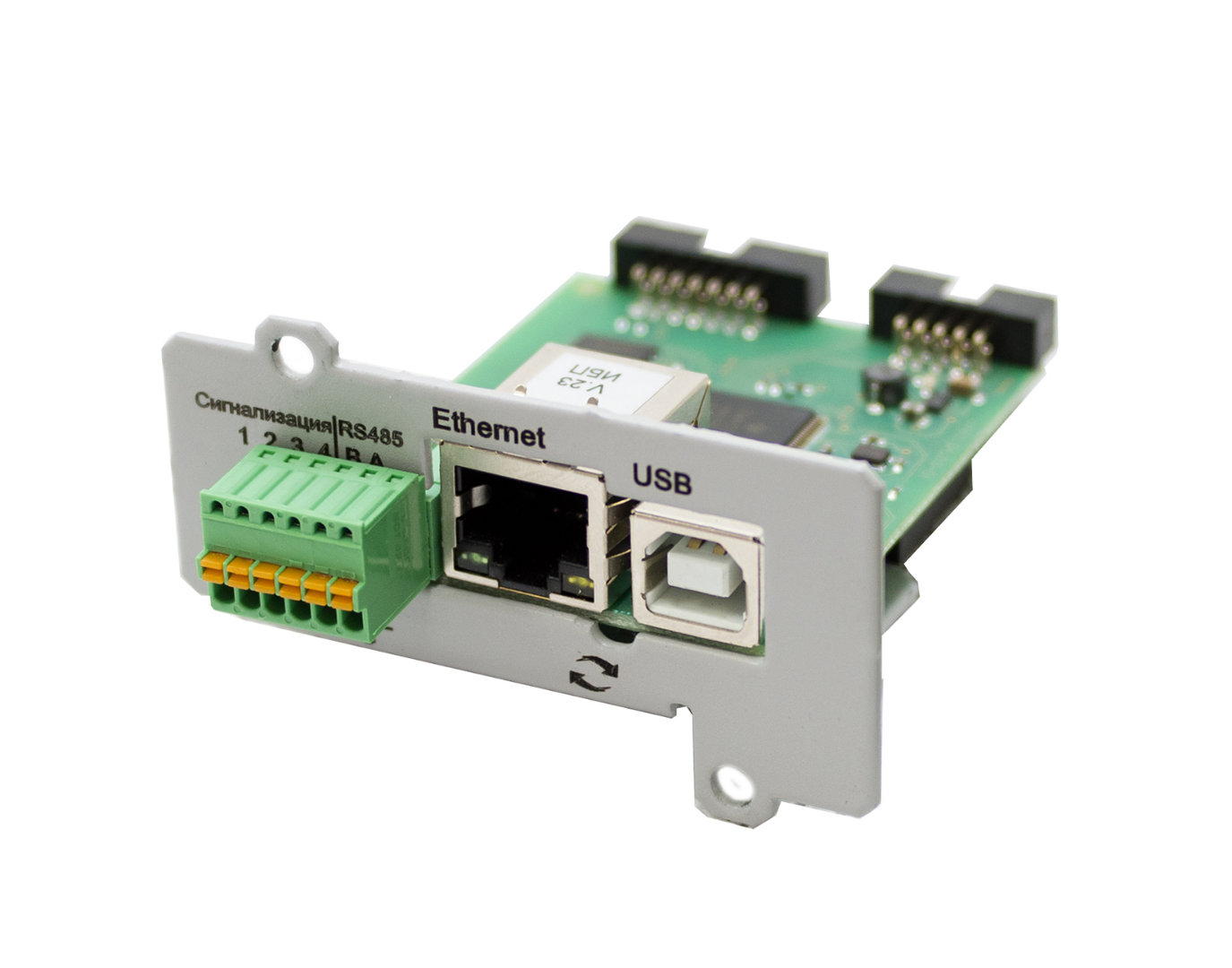

Карта мониторинга IC-SNMP/WEB

артикул: 005943
сравнить
Ожидается 24.11.2024
Технические характеристики
Вид оборудования карта мониторинга
Применение для локального или удаленного мониторинга
Габариты, мм 40х68х65
Вес, кг 0,1
Изготовлено в Россия
Перейти к описанию товара
Все характеристики
Перейти к описанию товара
Все характеристики
Об этом товаре:

Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

  • однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;
  • однофазных ИБП серий ST, SR, SW, STR мощностью 0,25 - 10 кВА.
Перейти к описанию товара
Подробное описание
Перейти к описанию товара
Подробное описание
15 750 руб.
Заказать

Официальный товар от производителя
Мы являемся официальным дистрибьютором торговой марки Штиль, имеем свой склад и магазин, работаем с 2011 г.
Только сертифицированный товар!
ДоставкаДоставка
  • Самовывоз: бесплатно
  • Курьер по СПБ: бесплатно
  • Курьер по Лен. области: 500 руб + 35 руб/км
  • Доставка по РФ: бесплатно до терминала ТК в СПб
ГарантияГарантия - 2 года
  • Гарантия от производителя на всей территории РФ
  • Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.
ОплатаОплата
  • Наличными
  • Банковской картой
  • Банковский перевод для физ. лиц
  • По счету для юр. лиц
Скачать
Технический паспорт
Похожие товары
Описание
Характеристики
Комплектация

Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

  • однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;
  • однофазных ИБП серий ST, SR, SW, STR мощностью 0,25 - 10 кВА.

На фронтальной панели платы расширения расположены разъемы:

  • USB – соединение с ПК;
  • Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
  • «сигнализация» («сухие» контакты) – формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей;
  • RS-485 – мониторинг внешних устройств по проприетарному протоколу.

Под линейкой наружных разъемов находятся элементы индикации и управления:

  • зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
  • синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
  • кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:

  • при помощи специализированного ПО «ShtylDeviceManager»;
  • через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.

Общие

Совместимость  инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
Тип аксессуара  карты мониторинга
Число фаз ИБП  1 в 1
Процессор  ARM Cortex-M4F 120Mhz 32bit
Память  1 Mbit Flash memory (встроенная), 16 Mbit Flash memory (внешняя), 256 Kbyte SDRAM
Поддерживаемые интерфейсы  Ethernet, USB, «сухие» контакты, RS-485
Поддерживаемые протоколы  Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
Уведомления  trap-сообщения, e-mail
Страна производитель  Россия


Ethernet (TCP/IP-адаптер)

Тип выходного разъёма Ethernet-адаптера  RJ-45
Поддерживаемые протоколы Ethernet-адаптера  Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль



USB

Тип выходного разъёма интерфейса USB  USB-B
Поддерживаемые протоколы интерфейса USB  Штиль

Сигнализация ("сухие контакты")

Тип и количество  3 выходных
Тип выходного разъёма  разъемный клеммник, сечение провода 0,5-1 мм.кв., (15EDGRC-2.5-06)
Назначение выходных «сухих» контактов  определяется при конфигурации (возможные варианты: неисправность, общая авария, авария в электросети, активирован байпас)
Допустимое напряжение, не более, В  ±26
Максимальный ток нагрузки, не более, мА  ±20
Максимальное сопротивление относительно общего, Ом  35



RS-485

Допустимое напряжение A и B контактов, в пределах, В  от -13 до +16,5



Надежность и эксплуатационные характеристики

Установка  во внутренний слот стабилизатора или ИБП
Диапазон рабочей температуры, °С  5-40
Относительная влажность, %  не более 95
Степень защиты от пыли и влаги  IP20
Гарантийный срок 24 мес







Артикул 005943
Вид оборудования карта мониторинга
Марка товара Штиль
Применение для локального или удаленного мониторинга
Габариты, мм 40х68х65
Вес, кг 0,1
Изготовлено в Россия
