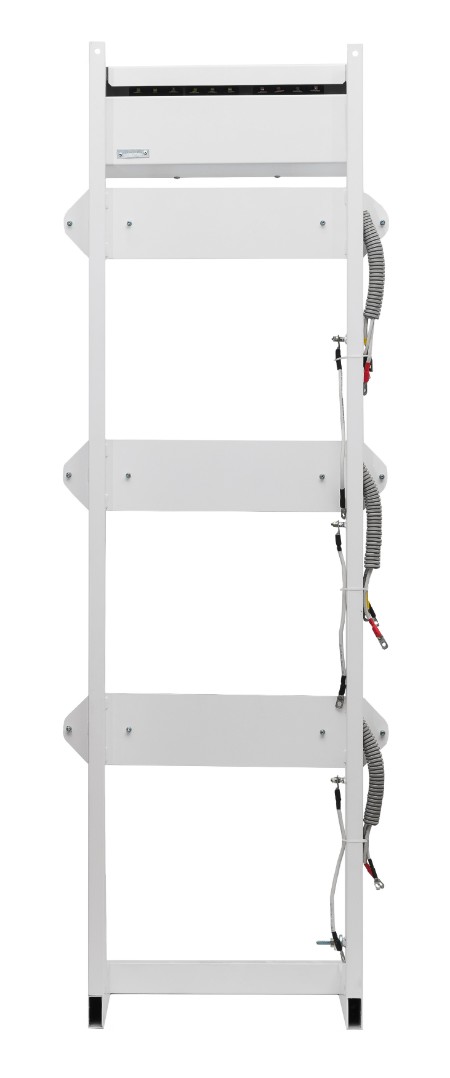

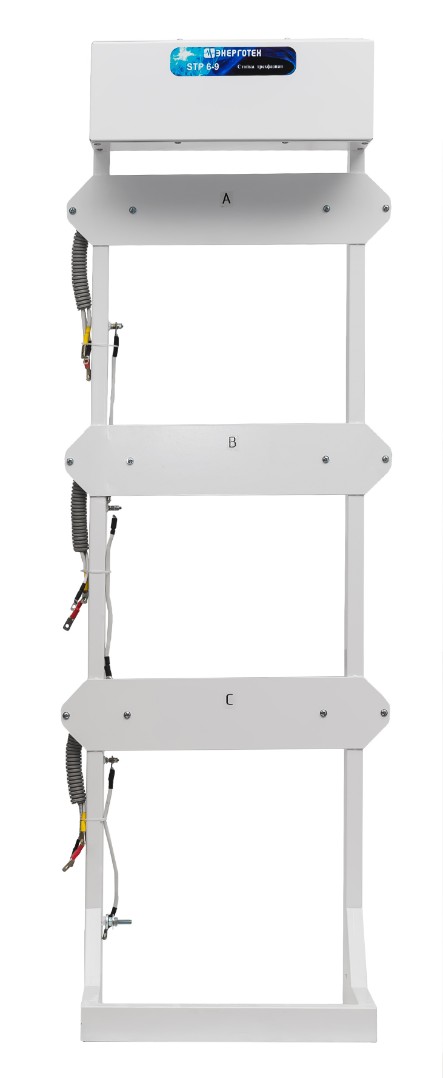

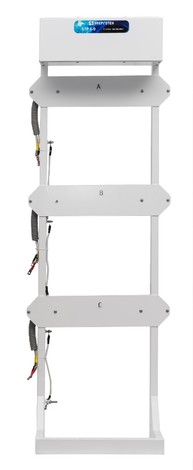

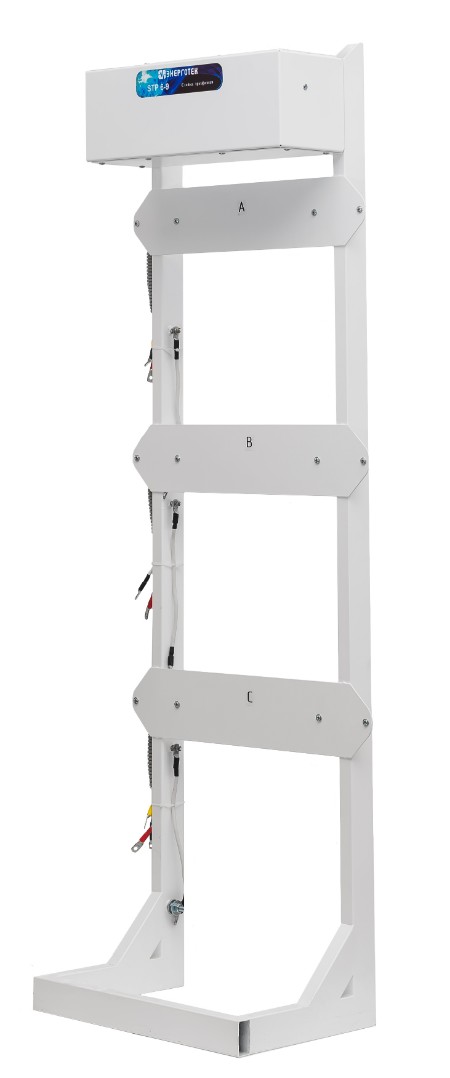

Стойка для трёхфазных стабилизаторов Энерготех PRIME и TOP 6-9 кВА

артикул: STP 6-9

сравнить

Ожидается 24.11.2024

Технические характеристики

Вид оборудования	стойка для стабилизаторов
Применение	размещение стабилизаторов напряжения для трёхфазной сети
Количество полок	3
Габариты, мм	300х500х1500
Вес, кг	17
Изготовлено в	Россия

Все характеристики

Об этом товаре:

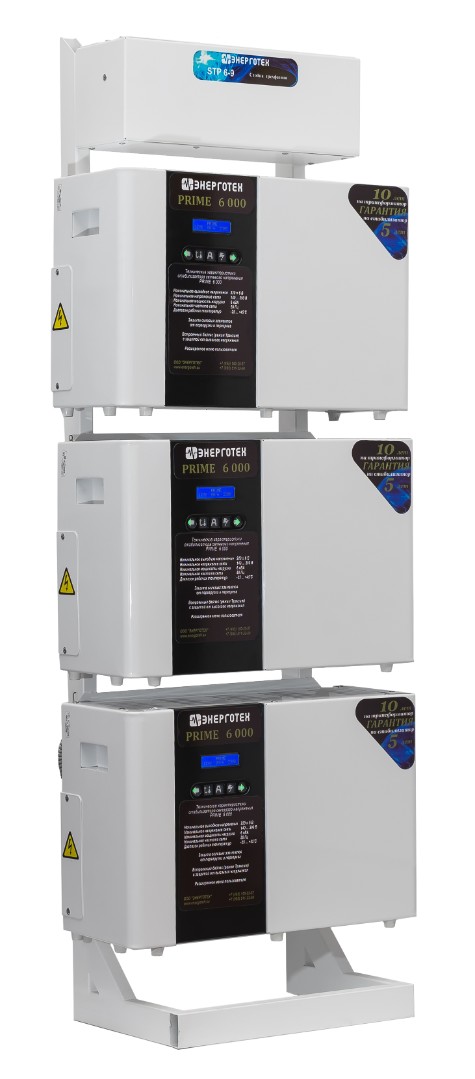

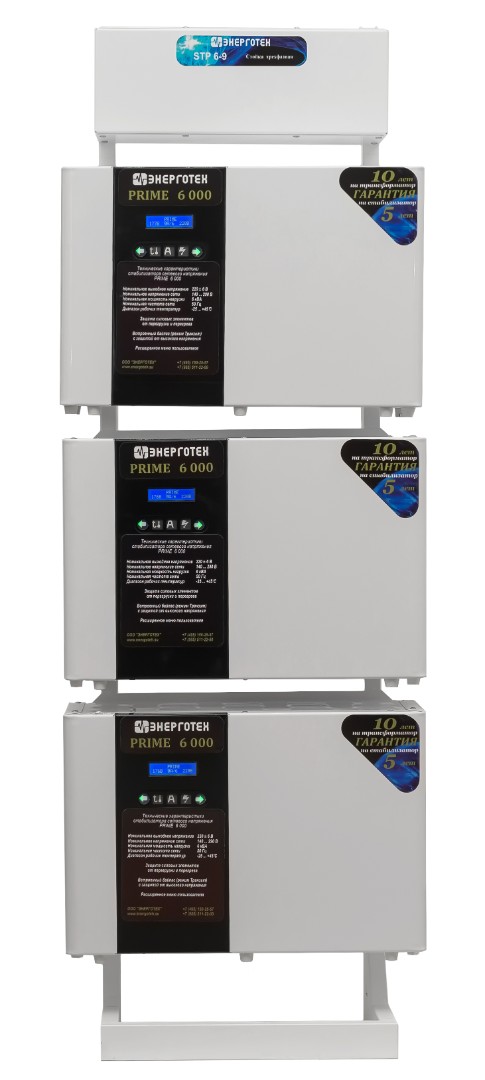

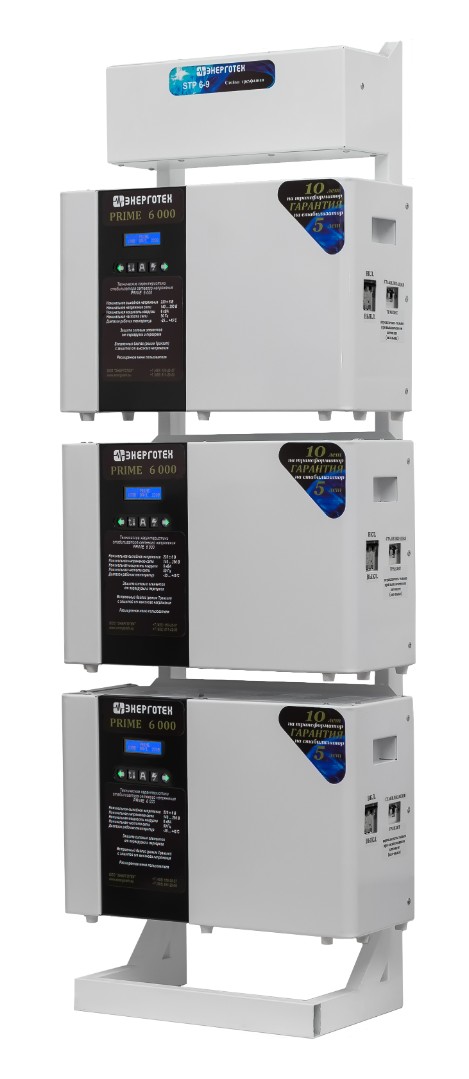

Стойка STP 6-9кВА предназначена для объединения трех однофазных стабилизаторов напряжения Энерготех двух марок: TOP или PRIME мощностью 6000-9000ВА.

Имеет устойчивое положение на горизонтальной поверхности. На стойке предусмотрены отверстия для крепления к вертикальной плоскости (стены либо окна), для обеспечения дополнительной устойчивости и надежной неподвижности конструкции. В верхней части Стойки STP расположен блок коммутации. Задняя крышка блока закрывает клеммные колодки, служащие для подсоединение подводящих и отходящих проводов. Стойка STP не обеспечивает отключение трехфазной нагрузки при пропадании напряжения на одной из фаз. Поэтому при необходимости подключения такой нагрузки она должна быть дополнительно защищена от неполнофазного режима. При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов стойку следует полностью обесточить. После этого можно отключить стабилизатор и заменить его исправным. При отсутствии стабилизатора для замены допустимо надежно соединить (скрутить винтом с шайбами и гайкой на М5 или М6) клеммы проводов Фаза Вход и Фаза Выход (красный и желтый или зеленый) выходящие из стойки около стабилизатора, подлежащего демонтажу. После чего место соединения следует надежно заизолировать и отдельно заизолировать клемму Ноль (синяя или черная). Убедившись, что соединения выполнены правильно, а изоляция надежна, можно подключить стойку к сети. Таким образом при необходимости, можно обеспечить работу стойки без одного из стабилизаторов.

Подробное описание

22 600 руб.

Заказать

Официальный товар от производителя

Мы являемся официальным дистрибьютором торговой марки Энерготех, имеем свой склад и магазин, работаем с 2011 г.

Только сертифицированный товар!

Доставка

Самовывоз: бесплатно
Курьер по СПБ: бесплатно
Курьер по Лен. области: 500 руб + 35 руб/км
Доставка по РФ: бесплатно до терминала ТК в СПб

Гарантия - 1 год

Гарантия от производителя на всей территории РФ
Если товар не подошел, вы можете свободно обменять или вернуть его в течение 2-х недель.

Оплата

Наличными
Банковской картой
Банковский перевод для физ. лиц
По счету для юр. лиц

Скачать

Технический паспорт Сертификат соответсвия

Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В	140 ÷ 290 242 ÷ 502
Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В	120 ÷ 310 208 ÷ 537
Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В	220 380
Точность стабилизации, %	± 3,0
Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В	± 6 ± 10
Число ступеней автоматического регулирования	20
Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 0,5 сек), %	120 200
КПД, не менее	0,97
Номинальная частота питающей сети, Гц	50
Тип стабилизатора	Электронный с тиристорной коммутацией
Класс защиты	IP 20 (негерметизирован)
Климатическое исполнение	УХЛ 4.2

Номинальный диапазон входного (сетевого) напряжения * фазного, В линейного, В	145 ÷ 280 251 ÷ 485
Предельно допустимый диапазон входного (сетевого) напряжения фазного, В линейного, В	125 ÷ 305 216 ÷ 528
Номинальное выходное напряжение (по умолчанию) ** фазное, В линейное, В	220 380
Точность стабилизации, %	± 1,5
Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального фазного, В линейного, В	± 3 ± 5
Число ступеней автоматического регулирования	36
Допустимая кратковременная перегрузка (в течение 10 сек), % (в течение 5 сек), % (в течение 1 сек), %	150 200 400
КПД, не менее	0,97
Номинальная частота питающей сети, Гц	50
Тип стабилизатора	Электронный с тиристорной коммутацией
Класс защиты	IP 20 (негерметизирован)
Климатическое исполнение	УХЛ 4.2

Модель стабилизатора	Номинальная мощность нагрузки, кВА	Габаритные размеры (Г × Ш × В), мм	Масса, кг
PRIME 3x 6.0	18,0	300 × 525 × 1500	89
PRIME 3x 9.0	27,0	315 × 525 × 1500	122
PRIME 3x 12.0	36,0	350 × 625 × 1500	143
PRIME 3x 15.0	45,0	365 × 625 × 1500	176
PRIME 3x 20.0	60,0	365 × 625 × 1500	182

Модель стабилизатора	Номинальная мощность нагрузки, кВА	Габаритные размеры (Г × Ш × В), мм	Масса, кг
TOP 3x 6.0	18,0	300 × 525 × 1500	89
TOP 3x 9.0	27,0	315 × 525 × 1500	122
TOP 3x 12.0	36,0	350 × 625 × 1500	146
TOP 3x 15.0	45,0	365 × 625 × 1500	176
TOP 3x 20.0	60,0	365 × 625 × 1500	185

Артикул	STP 6-9
Вид оборудования	стойка для стабилизаторов
Марка товара	Энерготех
Применение	размещение стабилизаторов напряжения для трёхфазной сети
Количество полок	3
Габариты, мм	300х500х1500
Вес, кг	17
Изготовлено в	Россия
